הסבר מפורט על סעיפי תקן 5281 לבנייה ירוקה

תקן 5281 לבנייה ירוקה וסעיפיו בתהליך התכנון וההיתר

תקן 5281 לבנייה ירוקה הפך מדרישת רשות וולונטרית לסטנדרט מחייב במרבית הרשויות המקומיות בישראל, ובכך הציב את מבנה הסעיפים ודרישות הראיה במרכז תהליך ההיתר. מתכננים שמגיעים לשלב הגשה בלי מפרט תרמי מתואם או חישובי אנרגיה מוגמרים נתקלים בדרישות השלמה שעוצרות את התיק. הבנת מבנה התקן, הפרדת תנאי הסף מסעיפי הניקוד וקישור מוקדם של כל סעיף למסמך הראיה הנדרש הם הכלים שמאפשרים תהליך תכנון רציף.

זמן קריאה: 9 דקות

תקן 5281 והצורך בהסבר מפורט על סעיפיו לפני תחילת תכנון

הסבר מפורט על סעיפי תקן 5281 הוא הצורך המרכזי של מתכננים ויזמים בטרם שלב ההיתר, שכן התקן מגדיר דרישות שמשפיעות על החלטות אדריכליות בסיסיות כמו אוריינטציה, פתחים ומעטפת המבנה. תקן 5281 הוא תקן דירוג לבנייה בת קיימא המתחלק לפרקים נושאיים ומעניק ניקוד מצטבר לקבלת דירוג כוכבים. מכון התקנים הוא הגוף שמפרסם ומעדכן את התקן, ועמוד התקן הרשמי באתרו מתעד את עצם קיומו וניהולו השוטף. הפרקים כוללים אנרגיה, קרקע, מים, חומרים, פסולת, בריאות ורווחה, תחבורה, ניהול אתר וחדשנות, כאשר הציר המחבר בין פרקי אנרגיה קרקע מים יוצר הלימה בין החלטות מעטפת, ניהול מגרש וצריכת משאבים. המאמר מיועד לקריאה פרקטית שבוחנת כיצד כל סעיף מתרגם לתכנון, למפרטים ולכתב כמויות, ולא לתיאור תיאורטי של עקרונות הקיימות. משרדנו מלווה פרויקטים מהתב"ע ועד ההיתר, והצבת סעיפי התקן בשלב התכנון המקדים היא הדרך למנוע השלמות תיעודיות תחת לחץ זמן בשלב ההגשה.

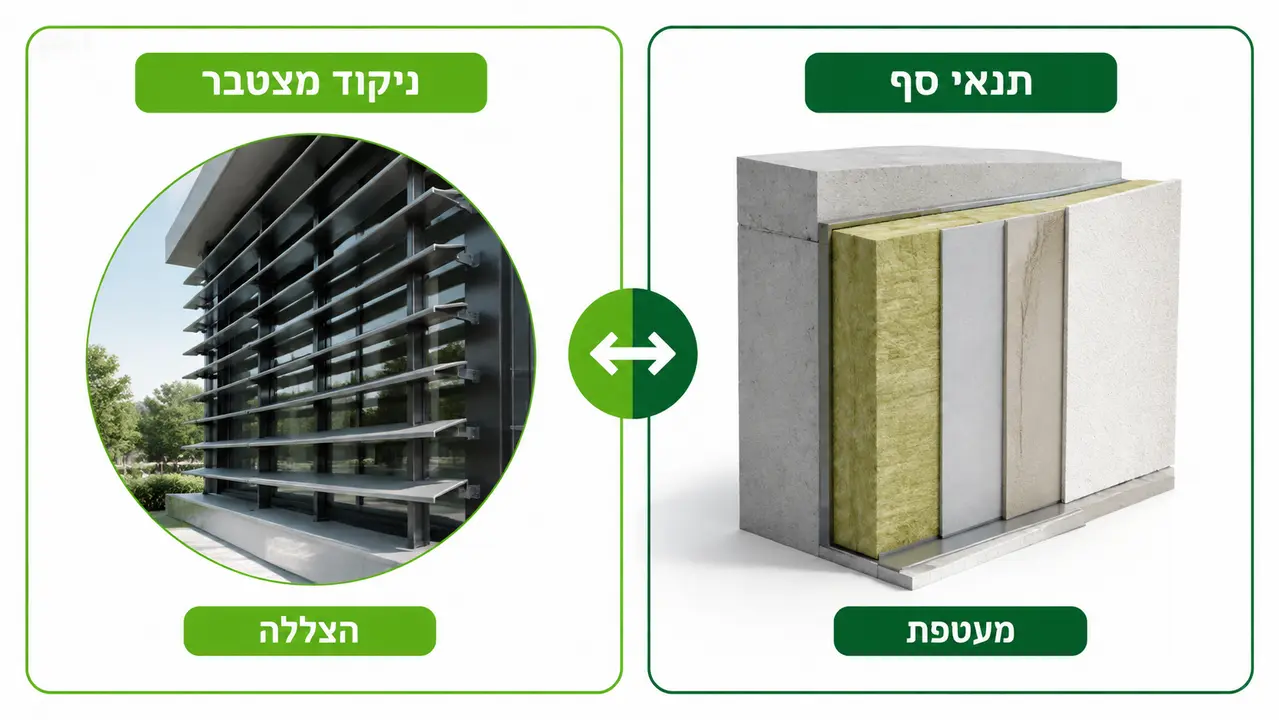

הדרישות המרכזיות של תקן 5281 בין תנאי סף לניקוד מצטבר

כדי להבין מהן הדרישות המרכזיות של תקן 5281, יש להפריד בין שני סוגי סעיפים שהתקן מגדיר ושלכל אחד מהם משקל תכנוני שונה. תנאי הסף הם דרישות חובה שהמתכנן חייב לעמוד בהן ללא תלות בניקוד המצטבר, והן כוללות ביצועי מעטפת ואנרגיה בסיסיים, הפניה לתקנים משלימים כמו תקן 1045 לבידוד תרמי, ודרישות תפקודיות מינימליות בתחומי מים ובריאות. סעיפי צבירת הנקודות, לעומתם, משפרים את דירוג הכוכבים אך אינם חובה בפני עצמם, והם מאפשרים למתכנן גמישות בבחירת הנתיב התכנוני שמתאים לפרויקט. עמידה בתנאי הסף בלבד אינה מספיקה לקבלת דירוג, שכן התקן דורש גם הגעה לסף ניקוד מינימלי שמשתנה בהתאם לרמת הכוכבים הנדרשת. הבנה מוקדמת של תנאי הסף חוסכת שינויי תכנון יקרים בשלבים מאוחרים, משום שמעטפת שתוכננה ללא התחשבות בתקן 1045 תדרוש עיבוד מחדש של פרטי קיר וגג עוד לפני שאפשר לדון בניקוד.

ההפרדה בין שני סוגי הדרישות קובעת את סדר העבודה הנכון. תנאי הסף נבדקים ראשונים וננעלים בתכניות המפרט, ורק לאחר מכן נבחנים סעיפי הניקוד שיכולים להשלים את המספר הדרוש. הקצאת זמן תכנון לסעיפי ניקוד לפני שתנאי הסף מובטחים היא הימור שמתברר כבזבוז כאשר הבודק מחזיר את התיק על אי עמידה בסף המעטפת.

קריאת סעיף בתקן 5281 והראיה הנדרשת ממנו

כל סעיף בסעיפי תקן 5281 מורכב משלושה מרכיבים שהמתכנן נדרש להכיר בטרם הוא מחליט כיצד לענות עליו. המרכיב הראשון הוא הקריטריון, כלומר מה התקן מודד ומה הסף שנדרש לעמידה. המרכיב השני הוא הראיה, כלומר המסמך או החישוב שמוכיח את העמידה בקריטריון, והוא יכול להיות חישוב תרמי, תוכנית מסומנת, הצהרת יצרן או דוח סימולציה. המרכיב השלישי הוא הניקוד האפשרי, שאינו מספר קבוע אלא תלוי ברמת הביצוע ובמתודולוגיית החישוב. סעיף שנבחר לטיפול צריך להיות כזה שניתן לנעול אותו מוקדם בתכניות ובמפרטים, ולא סעיף שמסתמך על החלטות אד הוק בשטח שאינן מתועדות בשרשרת המסמכים. דוגמה לתרגום סעיף אנרגטי למסמך ראיה היא הפקת חישוב וסימולציה תרמית מתקדמת, ותכנון תרמי מתקדם למבנים הוא התחום שבו ניתן להעמיק בתהליך הזה.

האוגדן הירוק ככלי המרכזי לריכוז מסמכי הראיה

האוגדן הירוק הוא התיק המרכז את כל מסמכי הראיה לכל סעיף בתקן, והוא מוגש לגורם הבודק במכון התקנים או ברשות המקומית. הקישור בין תכניות האדריכלות, מפרטי המערכות וחישובי היועצים לבין האוגדן חייב להיווצר בשלב מוקדם של התכנון, ולא רגע לפני ההגשה. כאשר האוגדן נבנה לאחור מתוך תכניות שכבר הוגשו, הפערים בין מה שמופיע בתכנית לבין מה שנדרש בסעיף מתגלים מאוחר מדי. הצוות שלנו מקפיד להתחיל את האוגדן בשלב הסקיצה, כך שכל סעיף מקבל את מסמך הראיה שלו במקביל להתפתחות התכנון ולא אחריו.

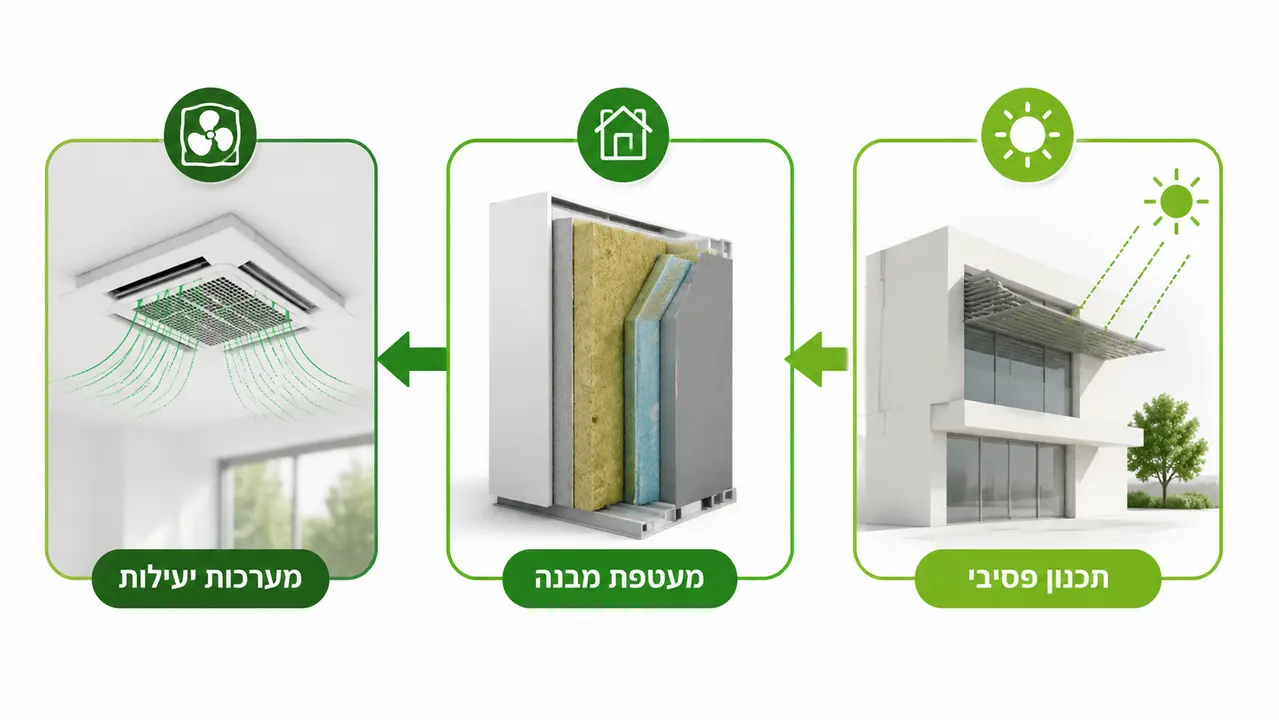

פרק אנרגיה בתקן 5281 מתכנון פסיבי למפרט מערכות

פרק האנרגיה בתקן 5281 מתמקד בהפחתת צריכת האנרגיה של המבנה באמצעות תכנון פסיבי, תכנון מעטפת הבניין, מערכות תאורה ומערכות מיזוג יעילות. הדגש בפרק זה הוא על הפחתת הביקוש האנרגטי לפני פתרונות טכנולוגיים, כלומר תכנון הצללות ופתחים שמקטין את עומס הקירור, בידוד תרמי שמקטין הפסדי חימום וקירור, ותאורה עם בקרה שמפחיתה צריכת חשמל. נוחות תרמית של המשתמש במבנה היא הקריטריון העומד בבסיס הדרישות, והיא נמדדת במודל אנרגטי מלא ולא בהצהרה כללית. הפרק דורש חישובים וסימולציות תרמיות כראיה, והצהרה בעל פה על יעילות המערכות אינה מתקבלת. השלב הנכון לבדוק את הדרישות האנרגטיות הוא שלב התכנון המוקדם, בסקיצה או בהיתר, ולא שלב הביצוע שבו המעטפת כבר נבנית והחלפתה אינה אפשרית.

תרגום דרישות אנרגטיות למסמכי תכנון בפועל

המסמכים הטיפוסיים שפרק האנרגיה דורש כוללים תכניות מעטפת עם סימון רכיבי קיר וגג, פרטי בידוד תרמי, תכניות תאורה עם נתוני הספקה ובקרה, מפרט מערכות מיזוג וחימום מים, וחישוב או הדמיה תרמית נלווית. כל אחד מהמסמכים הללו נדרש להיות מתואם עם המודל האנרגטי שמוגש כראיה המרכזית. אי תיאום בין מפרט הזיגוג של יועץ המיזוג לבין החישוב התרמי של יועץ הבנייה הירוקה הוא מקור שכיח לדחיית תיק, שכן הבודק משווה בין המפרט לבין החישוב ומצא פערים. משרדנו מבצע את המידול האנרגטי במקביל להתפתחות המפרט, כך שכל שינוי ברכיב מעטפת או במערכת מתורגם מיד לעדכון המודל.

פרקי קרקע ומים בתקן 5281 ניהול המגרש ומשאבי המים כמכלול

התקן בוחן את הצירוף של אנרגיה קרקע מים כמערכת אחת ולא כתחומים מבודדים, ולכן החלטות שמשפיעות על פרק אחד חייבות להיבחן גם מול הפרקים האחרים. פרק הקרקע בוחן את בחירת האתר, ניצול הקרקע, התייחסות לקרקעות מזוהמות כאשר הדבר רלוונטי, ושמירה על ערכי טבע במגרש. סקר מזהמי קרקע כאשר המגרש נמצא באזור תעשייה היסטורי, תכנון שמפחית פגיעה בקרקע טבעית, ושימור צמחייה ושכבות קרקע היכן שהדבר אפשרי הן דוגמאות לסעיפים בפרק זה. פרק המים מתמקד בחיסכון במים שפירים, מדידה ובקרה של הצריכה, ניהול נגר עילי, ולעיתים שימוש חוזר במים בהתאם להגדרות הפרויקט. אביזרי קצה חסכוניים, מערכת מדידת צריכה מפוצלת, השקיה יעילה ופתרונות חלחול והשהיית נגר הם הכלים התכנוניים שפרק זה דורש. הקשר בין פרק המים לפרק האנרגיה נוצר כאשר השקיה וניהול נגר משפיעים על מיקרו האקלים במגרש, ולהפך.

מניעת ניקוד על הנייר בפרק מים

ניקוד על הנייר הוא מצב שבו התכנות על הנייר עונה על הסעיף אך הביצוע בשטח אינו תואם לו, וזוהי נקודת כשל שכיחה בפרק המים. כדי למנוע זאת, יש לתאם בין אדריכלות, אינסטלציה, פיתוח נוף ותפעול כבר בשלב התכנון, ולהגדיר מי אחראי למדידה ולתחזוקה לאחר אכלוס. מערכת מדידה שתוכננה אך אינה מחוברת למערכת הניהול של המבנה, או מערכת השקיה שתוכננה אך אינה מתוחזקת, אינן עומדות ברוח התקן גם אם הן מופיעות בתכניות. הצוות שלנו מוודא שכל רכיב בפרק המים מלווה בהגדרת אחריות תפעולית ובדרישת תחזוקה שנכנסת למפרט המסירה של הפרויקט.

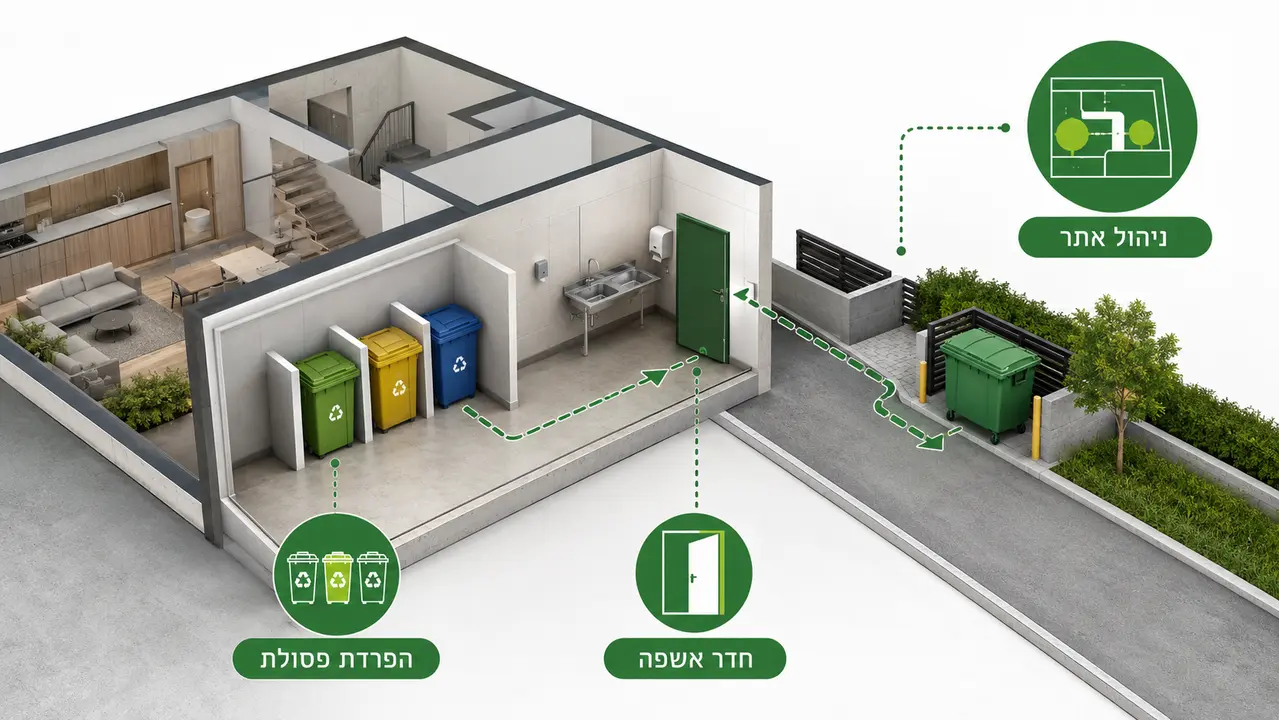

פרק חומרים ופרק פסולת בתקן 5281 מבחירת מוצרים ועד ניהול אתר

פרק החומרים בוחן בחירת חומרים בעלי השפעה סביבתית מופחתת, שימוש בתכולה ממוחזרת או בחלופות בעלות טביעת פחמן נמוכה יותר, ותיעוד מקור ומאפיינים של כל מוצר. מפרטי גמר עם פליטות נמוכות של תרכובות אורגניות נדיפות, חומרים עם תיעוד סביבתי מסודר, והפחתת שימוש בחומרים בעלי השפעה גבוהה כאשר קיימת חלופה הן דוגמאות לסעיפים בפרק זה. עלות מחזור חיים (Life Cycle Cost) של חומר הגמר היא מסגרת ההערכה שהתקן מצפה שהמתכנן ישקול, גם אם אינה מחויבת במספר. פרק הפסולת עוסק בניהול פסולת הבנייה בשלב הביצוע ובתכנון תשתיות הפרדה ואיסוף לשלב התפעול השוטף. תכנית ניהול פסולת באתר, הפרדה למיחזור, הקצאת חדרי אשפה נגישים ותיעוד פינוי לאתרים מורשים הן הדרישות המרכזיות. פרק זה דורש תכנון פיזי של מקום לחדרי אשפה וגישה לפינוי שחייבים להיכנס לתכניות האדריכליות מוקדם, ותכנון וייעוץ אשפה הוא התחום שבו דרישות אלה מתורגמו לתכנון פיזי באתר.

בריאות ורווחה בתקן 5281 איכות סביבת הפנים

פרק בריאות ורווחה מתמקד באיכות סביבת הפנים של המבנה ובהפחתת מפגעים המשפיעים על המשתמשים בו. הפרק בוחן אוורור ותכנון פתחים, חומרי גמר עם פליטות נמוכות, תכנון אקוסטי, שיפור נוחות במרחבים משותפים, ובדיקת אור טבעי (Daylight) וסינוור. איכות האוויר בחלל הפנימי נמדדת ביחס לדרישות אוורור מינימליות ולהפחתת מקורות זיהום פנימיים. הפרק דורש ראיה תכנונית ולא רק הצהרת כוונות, ובדיקת תאורה טבעית ואור יתר מתועדת בדוחות סינוור מקצועיים שמציגים את ההדמיה ואת הממצאים מול הקריטריון הנדרש. תכנון אקוסטי נדרש במבני מגורים הסמוכים לצירי תנועה, במבני חינוך ובמוסדות בריאות, והראיה היא חישוב בידוד אקוסטי שמתואם לתכניות המפרט. השלב הנכון לטפל בסעיפי בריאות ורווחה הוא בזמן גיבוש תכנית הפתחים ומפרט חומרי הגמר, שכן שינוי חומר גמר או הזזת פתח לאחר אישור היתר מצריכים עדכון חישובים.

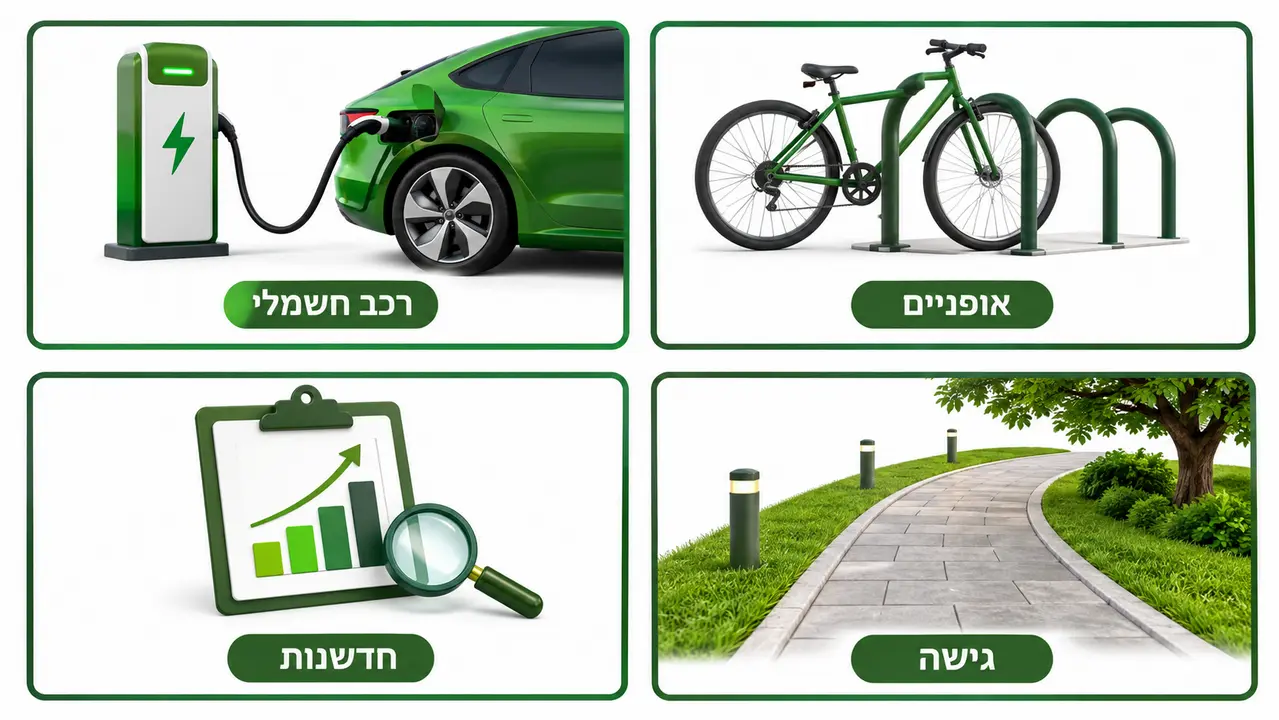

תחבורה וחדשנות בתקן 5281 תחומים משלימים

תחבורה וחדשנות בתקן 5281 תחומים משלימים

פרק התחבורה בוחן את נגישות המבנה לתחבורה ציבורית ואת עידוד חלופות לרכב הפרטי. מתקני אופניים, שבילי גישה, קרבה לצירי תחבורה ציבורית והקצאת חניות לרכב חשמלי הן דוגמאות לסעיפים בפרק זה. הראיה הנדרשת היא תכנית תחבורה וחניה מסומנת והפניה למפת נגישות תחבורתית. פרק החדשנות מיועד לביצועים שחורגים מדרישות הבסיס או לפתרון שמייצר ערך סביבתי מדיד ואינו מכוסה בסעיפים הרגילים. סעיפי חדשנות דורשים תיק תיעוד ייעודי ומנומק, ולכן הם נבחנים בקפידה על ידי הגורם הבודק.

מה נדרש מתיק חדשנות לעמידה בבדיקה

תיק חדשנות צריך להראות מדידה, הדמיה או השוואה לפרקטיקה מקובלת, ולא רק תיאור מילולי של הפתרון. התיק כולל הגדרת הבעיה הסביבתית שהפתרון מתמודד איתה, תיאור הפתרון והשוואה כמותית לפרקטיקה המקובלת, מתודולוגיית מדידה או הדמיה, ומסקנה ברורה לגבי הערך הסביבתי הנוסף. תיק שאינו מכיל השוואה כמותית נדחה בדרך כלל, שכן הבודק אינו יכול לאשר ניקוד על בסיס תיאור איכותי בלבד. אנחנו ממליצים לבחון סעיפי חדשנות רק לאחר שכל סעיפי הניקוד השגרתיים נבחנו וננעלו, כדי שהתיק החדשנות לא יהפוך לגלגל הצלה של תיק שחסרים בו נקודות בסיסיות.

תהליך הבדיקה וההתעדה מול מכון התקנים שלבים ומסמכים

תהליך הבדיקה וההתעדה מול מכון התקנים מתנהל בשני שלבים עיקריים, ובכל שלב נדרשת הגשת מסמכים ותיעוד תואם לסעיפים הרלוונטיים. תהליך ההתעדה הרשמי כולל שלב תכנון שבו נבדק האוגדן הירוק מול תכניות המפרט, ושלב ביצוע וסיום שבו נדרש אימות שהתכנון בוצע בפועל בשטח. סיורי בדיקה באתר הם חלק אינטגרלי מהתהליך בשלב הביצוע, ובהם הבודק משווה בין המפרט שהוגש לבין הרכיבים שהותקנו. האוגדן הירוק הוא הכלי שמלווה את כל התהליך מול הגורם הבודק, והוא מתעדכן בין השלבים. תיאום מוקדם בין המתכננים, היועצים והקבלן חיוני כדי שהמסמכים המוגשים בשלב הביצוע יתאמו בפועל למה שהותקן בשטח ולא יישארו על בסיס תכנון שהשתנה. אי התאמה בין המפרט המוגש לבין הביצוע בפועל היא סיבה שכיחה לדחיית תיק בשלב הסיום, ומונעת הנפקת תו ההתעדה.

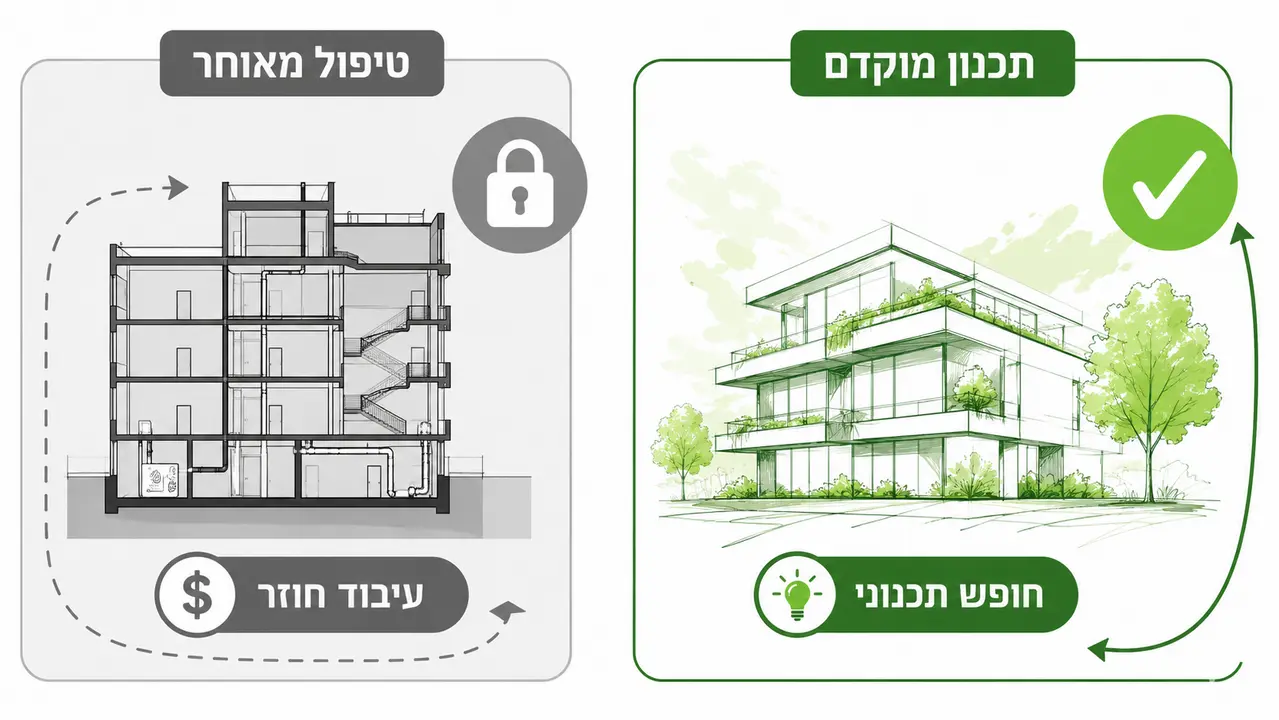

טעויות נפוצות בעמידה בסעיפי תקן 5281 טיפול מוקדם מול מאוחר

טעויות נפוצות בעמידה בסעיפי תקן 5281 טיפול מוקדם מול מאוחר

הטעות המרכזית בעמידה בסעיפי תקן 5281 היא טיפול מאוחר בדרישות, כאשר סעיפים מטופלים רק לפני הגשה ולא כחלק מהתכנון הבסיסי. מתכנן שמטפל בדרישות בשלב תב"ע או סקיצה מקבל חופש תכנוני מלא לשנות אוריינטציה, להזיז פתחים ולעבד מחדש את מעטפת המבנה. מתכנן שמגיע לשלב היתר בנייה ורק אז פונה לבדוק את דרישות התקן מגלה שהחלטות בסיסיות כבר ננעלו, והשינויים הנדרשים מחייבים עיבוד חוזר של תכניות שהיו מוכנות להגשה. דוגמה לכך היא נספחי רוחות שנדרשים להיכנס לתכנון מוקדם ולא להיווסף בשלב מאוחר, שכן תוצאות מידול הרוח עשויות לחייב שינוי במיקום פתחים או בגובה אלמנטי חיפוי. טעויות נפוצות נוספות כוללות אי תיאום בין דיסציפלינות, הסתמכות על הצהרות ללא ראיה מתועדת, והחמצת סעיפי סף בגלל ריכוז יתר בסעיפי ניקוד שנראים קלים יותר לביצוע. המסגור הנכון הוא מניעה בתכנון ולא תיקון בשטח, וזהו שלב תכנון סטנדרטי ולא טיפול בחריגה.

הבדלי תכנון בין מבנה חדש למבנה קיים מול דרישות התקן

פרויקט של בנייה חדשה מאפשר למתכנן לבנות את מעטפת המבנה, מערכות הבניין ותכנון המגרש מהיסוד ולפי דרישות התקן, בעוד שפרויקט של תוספת או שיפוץ במבנה קיים מציב מגבלות תכנוניות שונות. במבנה קיים, מעטפת הקיר והגג כבר קבועות, עומקי הבידוד מוגבלים למה שמאפשר מבנה הקיים, ואוריינטציית הפתחים אינה ניתנת לשינוי. בדיקת התאמה מוקדמת של סעיפי התקן למבנה הקיים היא תנאי לקביעה אילו סעיפים ניתנים לעמידה ואילו מחייבים התאמה מיוחדת או פטור. במקרים מסוימים, דרישות סף במבנה קיים נבחנות ביחס למה שהמבנה יכול לקבל ולא ביחס לסטנדרט של בנייה חדשה, אך קביעה זו דורשת תיעוד הנדסי ואינה אוטומטית.

ההבדל בין שני סוגי הפרויקטים משפיע ישירות על כמות סעיפי הניקוד שניתן לענות עליהם ועל מידת החופש התכנוני בכל שלב. משרדנו מבצע את בדיקת ההתאמה בשלב הסקיצה של פרויקט שיפוץ או תוספת, כדי שהיזם ידע מראש אילו סעיפים ראוי לרדוף ואילו סעיפים אינם רלוונטיים למבנה הספציפי.

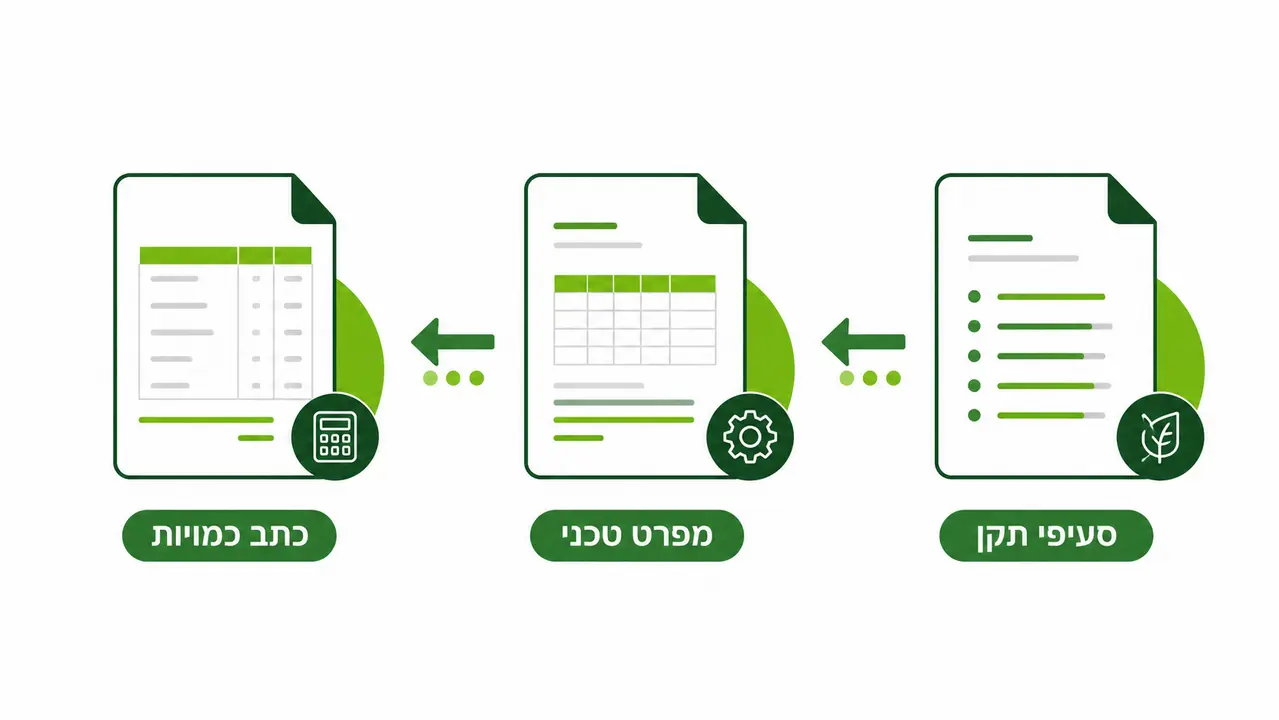

שילוב ייעוץ בנייה ירוקה בפרויקט והשפעתו על מפרט וכתב כמויות

שילוב ייעוץ בנייה ירוקה בפרויקט והשפעתו על מפרט וכתב כמויות

השילוב האידיאלי של יועץ בנייה ירוקה הוא בשלב התכנון המוקדם, בתב"ע או בהיתר, כאשר ניתן להשפיע על החלטות אדריכליות בסיסיות בעלות משמעות לסעיפי אנרגיה קרקע מים. כל סעיף שנקבע מוקדם מתורגם למפרט טכני ולכתב כמויות, כך שהקבלן מקבל דרישה מחייבת ולא הנחיה כללית. היועץ אחראי על ריכוז הראיות, הכנת האוגדן הירוק, תיאום סיורי הבדיקה מול מכון התקנים והתאמת המסמכים בין שלבי התהליך. הליווי השוטף מהתכניות הראשונות של האדריכל ועד מסירת הפרויקט הוא תהליך מתמשך ולא נקודתי, והוא מבטיח שהתיעוד שמוגש בסוף הפרויקט תואם למה שנבנה בפועל. GreEngineering מלווה תהליכים כאלה בפרויקטים מגוונים, מבתים פרטיים ועד בתי חולים ושדות תעופה, כאשר הצוות כולל מהנדסים, אדריכלים ומתכננים במגוון תחומים שעובדים תחת קורת גג אחת. הבנה מוקדמת של סעיפי התקן היא הדרך להימנע משינויים מאוחרים ולהבטיח עמידה יזומה בדרישות. אם הפרויקט שלכם נמצא בשלב תכנון מוקדם או לפני הגשה להיתר, צרו קשר בטלפון 054-3968121 או בכתובת ויצמן 130 כפר סבא, ונבחן יחד את מפת הדרישות והסעיפים הרלוונטיים לפרויקט שלכם.
