תכנון תרמי למבנים לעמידה בדרישות תקן 5282

תכנון תרמי למבנים בישראל, מהתכנון המוקדם ועד הגשת התיק לרשות המקומית.

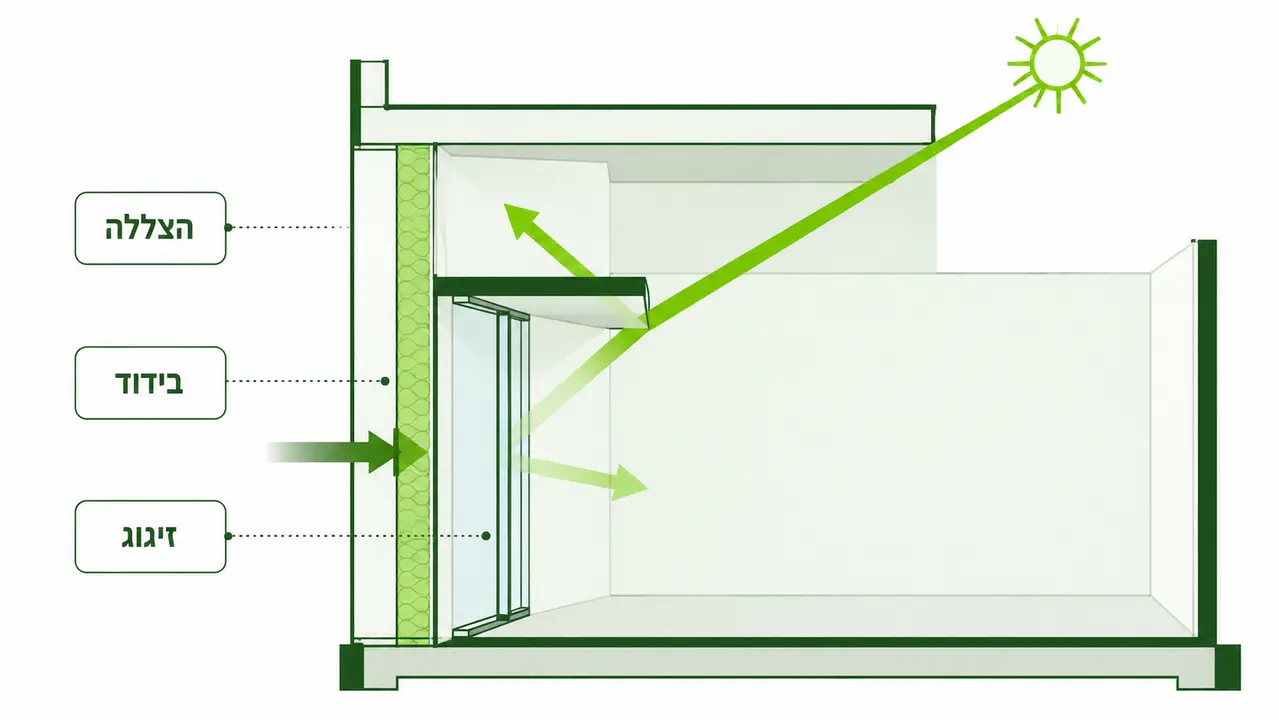

תכנון תרמי הוא תהליך הנדסי שבוחן את התנהגות מעטפת המבנה מול תנאי האקלים המקומיים ומתרגם אותה לדרישות בידוד, סוג זיגוג, הצללה ואוריינטציה עוד לפני שפרטי החזית קיבלו צורה סופית. האקלים הישראלי, המשלב עומסי חום כבדים בקיץ, קרינה ישירה חזקה והפרשי טמפרטורה חדים בין יום ללילה באזורים ההרריים והמדבריים, מייצר עומסי קירור שנשענים כמעט כולם על איכות המעטפת. מרגע שהחזית נסגרה ופרטי החיבור אושרו לביצוע, כל תיקון תרמי עובר דרך תיאום מחדש מול הקונסטרוקציה, המיזוג ויועץ החזיתות.

משרדנו, GreEngineering, עוסק בהנדסת סביבה ואנרגיה ומלווה פרויקטים בתכנון ומידול תרמי מהתכנון המוקדם ועד ההגשה לרשות המקומית. המאמר מסביר מהו התוצר התרמי בפועל, מדוע גורמי הרישוי דורשים אותו, כיצד נראה תהליך העבודה מול האדריכל, ואילו החלטות תכנוניות משפיעות בפועל על התוצאה האנרגטית של המבנה.

זמן קריאה: 13 דקות

מעטפת המבנה קובעת את העומס התרמי

מבנה משרדים בישראל צובר את מרבית עומס הקירור שלו דרך הזיגוג, הגג והקירות החיצוניים, ולכן הספק מערכת המיזוג הוא תוצאה של איכות המעטפת ולא פרמטר עצמאי שנקבע בסוף התכנון. תכנון תרמי למבנים בוחן את הרכיבים האלה כמערכת אחת, מחשב את מעבר החום דרך כל שכבה ומשווה חלופות מעטפת לפני שהחזית ננעלת. המטרה ההנדסית היא צמצום עומסי החימום והקירור לצד שמירה על נוחות תרמית בחללים שבהם שוהים אנשים לאורך שעות ארוכות.

במבני משרדים, מסחר ותעשייה ההשפעה גדולה יותר מאשר במגורים, שכן שעות הפעילות רצופות, עומסי האדם והציוד גבוהים והיקף הזיגוג בחזיתות נרחב. חזית עם אחוזי זיגוג גבוהים וכיוון חשיפה שלא הותאם לעומסי הקרינה מובילה להגדלת מערכות המיזוג, להרחבת פירים ותשתיות חשמל, ולסיכוני ביצוע בפרטי החיבור בין מסגרות האלומיניום לשלד.

טעות במעטפת נשארת במבנה לאורך כל חייו, מכיוון שאין דרך מעשית להחליף מערכת קיר או קיר מסך אחרי אכלוס. בשל כך אנחנו בוחנים את המעטפת בשלב שבו עדיין ניתן להזיז פתח, לשנות עומק כרכוב או להחליף הרכב זיגוג בעלות תכנונית נמוכה.

הבודק ברשות המקומית קורא מסמך ולא כוונות

ברוב הפרויקטים נדרשת הצגת עמידה בדרישות הבידוד והאנרגיה מול גורמי הרישוי באמצעות מסמך מסודר, המפרט את רכיבי המעטפת ואת החישובים הנלווים אליהם. הבודק אינו מעריך את איכות התכנון הכללית, אלא משווה בין הרכיבים המוצהרים במסמך לבין מה שמופיע בתכניות, בחתכים ובחזיתות שהוגשו באותו תיק.

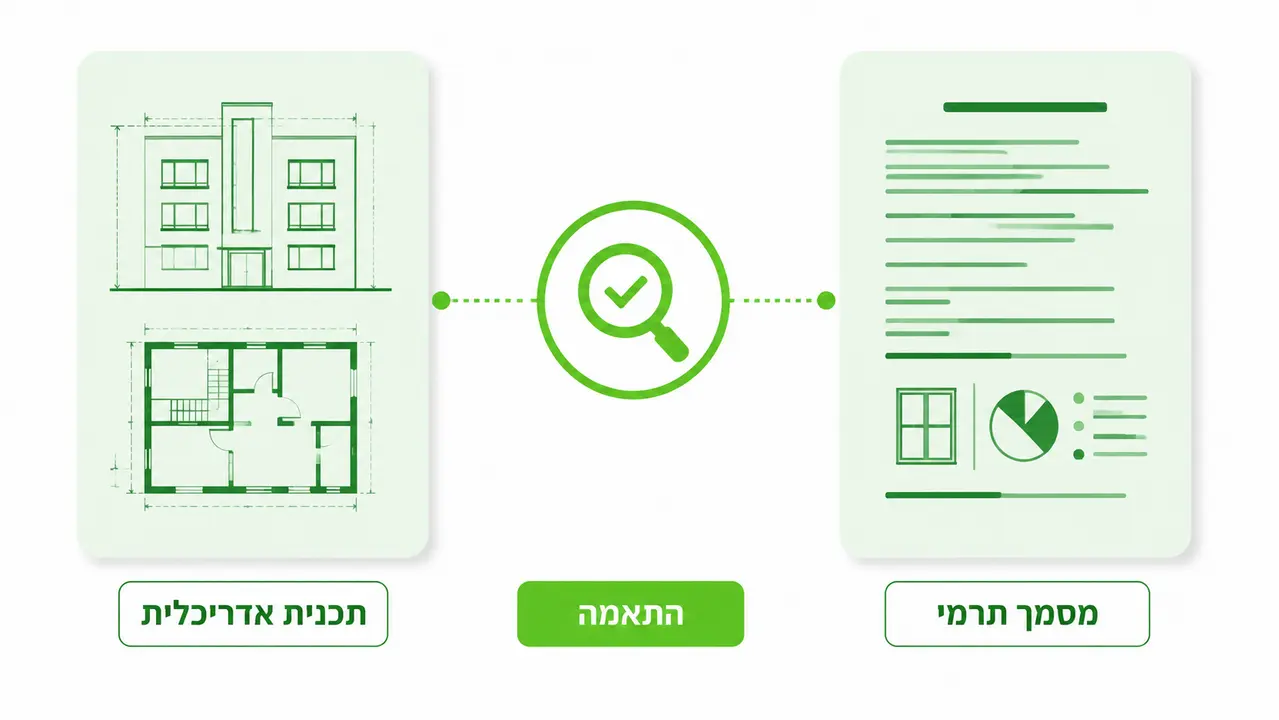

הפער השכיח ביותר בתיקים שמגיעים אלינו לתיקון הוא חוסר התאמה בין המסמך התרמי לבין התכנית האדריכלית העדכנית. אחוז זיגוג שהשתנה בסבב תכנון מאוחר, קיר שהוחלף משיטה רטובה לשיטה יבשה או תוספת מרפסות מקורות משנים את בסיס החישוב, וכל שינוי כזה מחייב עדכון של המסמך לפני ההגשה.

סבב תיקונים מול הוועדה המקומית אינו נובע בדרך כלל מכשל הנדסי אמיתי, אלא מכך שהתוצר התרמי הופק על בסיס גרסה שכבר אינה הגרסה המוגשת. תיאום מסודר בין היועץ התרמי, האדריכל ומנהל הפרויקט לפני ההגשה מקצר את מסלול הבדיקה ומונע החזרת התיק בשל אי התאמות טכניות.

נספח בידוד תרמי ומודל תרמי הם שני תוצרים נפרדים

שני המונחים מופיעים לעיתים קרובות באותה שיחה, אך הם מתארים עבודות שונות בהיקפן ובמטרתן. נספח בידוד תרמי מתמקד ברכיבי המעטפת ובהוכחת עמידה בדרישות המינימום, בעוד מודל תרמי הוא חישוב תפקודי המעריך ביצועים אנרגטיים ועומסים לפי תרחישי שימוש ותנאי אקלים, ומאפשר השוואה כמותית בין חלופות תכנון.

יזם שמבקש להוכיח עמידה בדרישות יסתפק בנספח, ואילו פרויקט שבו נבחנת חלופת חזית או יעד דירוג אנרגטי מחייב מודל מלא. ניתן לעיין בדוגמאות לנספחים תרמיים שהוכנו בפרויקטים שונים כדי להבין את מבנה התוצר ואת רמת הפירוט הנדרשת בו.

ת"י 1045 מגדיר רכיבים ות"י 5282 מדרג ביצועים

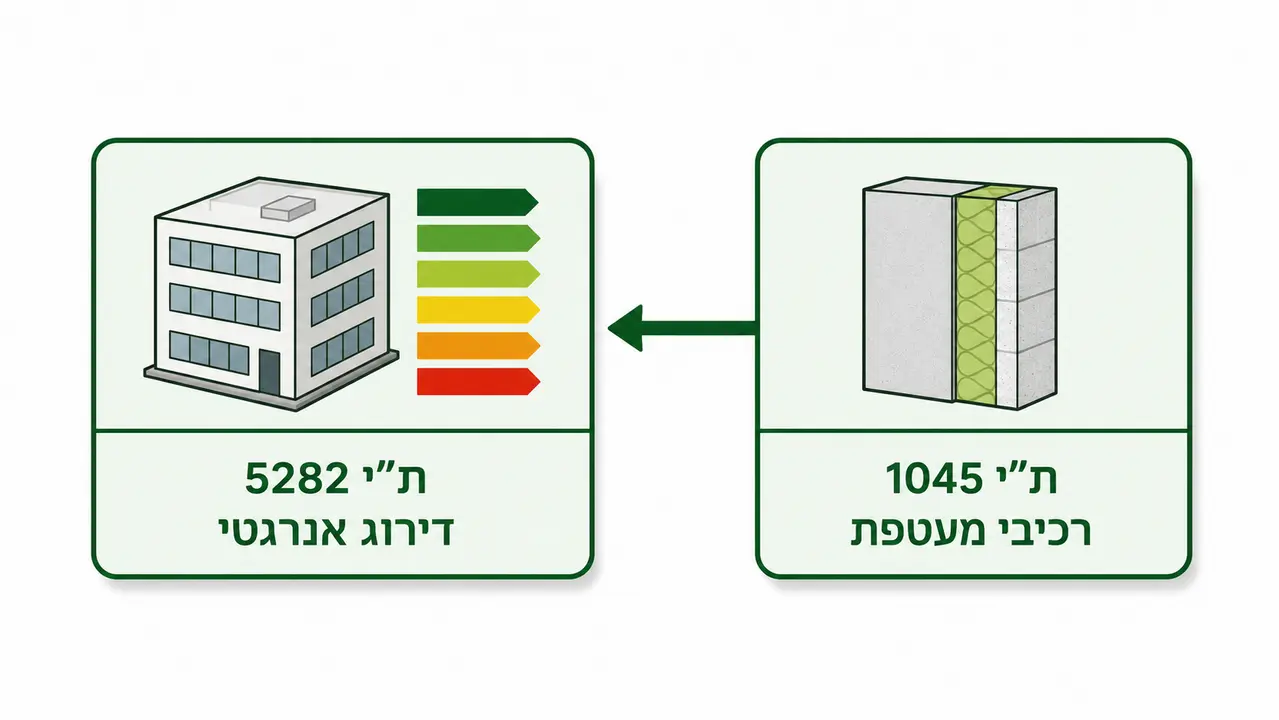

שני התקנים פועלים ברמות שונות של אותה מערכת, ולכן פרויקט שעומד באחד אינו בהכרח משיג את היעד של השני. ת"י 1045 בנושא בידוד תרמי של בניינים מגדיר את דרישות המעטפת הבסיסיות ואת שיטות החישוב של מעבר החום דרך הרכיבים, ומהווה את רף הכניסה שכל מבנה נדרש לעמוד בו.

ת"י 5282 בנושא דירוג בניינים לפי צריכת אנרגיה עוסק בשכבה רחבה יותר, ובוחן את ביצועי המבנה כמכלול לצורך קביעת דירוג אנרגטי. בפועל התהליך מתקדם בסדר קבוע, שבו תחילה מוודאים עמידה בדרישות המעטפת הבסיסיות, ורק לאחר מכן משפרים את הביצועים הכוללים בהתאם ליעד הדירוג שהוגדר לפרויקט.

השיפור אינו נובע בהכרח מהעלאת עובי הבידוד, שכן בחלק מהמבנים תרומת הזיגוג והצללה חיצונית גדולה מתרומת שכבת בידוד נוספת בקיר. במבנים עם קירות מסך נרחבים משרדנו בוחן קודם את הרכב הזכוכית ואת אלמנטי ההצללה, ורק אחר כך את מרכיבי הקיר האטום.

הנקודה שבה התכנון התרמי נפגש עם בנייה ירוקה

דרישות הרשויות המקומיות בישראל מחייבות במרבית הפרויקטים עמידה בתקן בנייה ירוקה, והתוצר התרמי מזין ישירות את פרק האנרגיה שבתוכו. חישובי המעטפת, הדירוג האנרגטי ובדיקות ההצללה אינם מסמכים נפרדים לחלוטין, אלא רכיבים שמשתמשים באותם נתוני בסיס ובאותה גיאומטריה של המבנה.

כאשר היועץ התרמי והיועץ לבנייה ירוקה עובדים בנפרד, הפרויקט משלם בכפילות עבודה ובסתירות בין מסמכים שמוגשים לאותה ועדה. הרחבה על אופן היישום המעשי של הדרישות מופיעה בעמוד תקן 5281 מהלכה למעשה, המתאר את המעבר מדרישה וולונטרית לסטנדרט מחייב ואת המשמעות התכנונית שלו.

ריכוז התחומים תחת גורם אחד מקצר את שרשרת התיאום, ובמשרדנו הבנייה הירוקה, התכנון התרמי, נספחי הרוחות וההצללות וסקרי האנרגיה נכתבים על ידי אותו צוות. הפרויקטים שאנחנו מלווים נעים מבתים פרטיים ועד שדות תעופה ובתי חולים, ובכולם אותה מעטפת מזינה כמה מסלולים סטטוטוריים במקביל.

שלב התכנון שבו החלטות המעטפת ננעלות

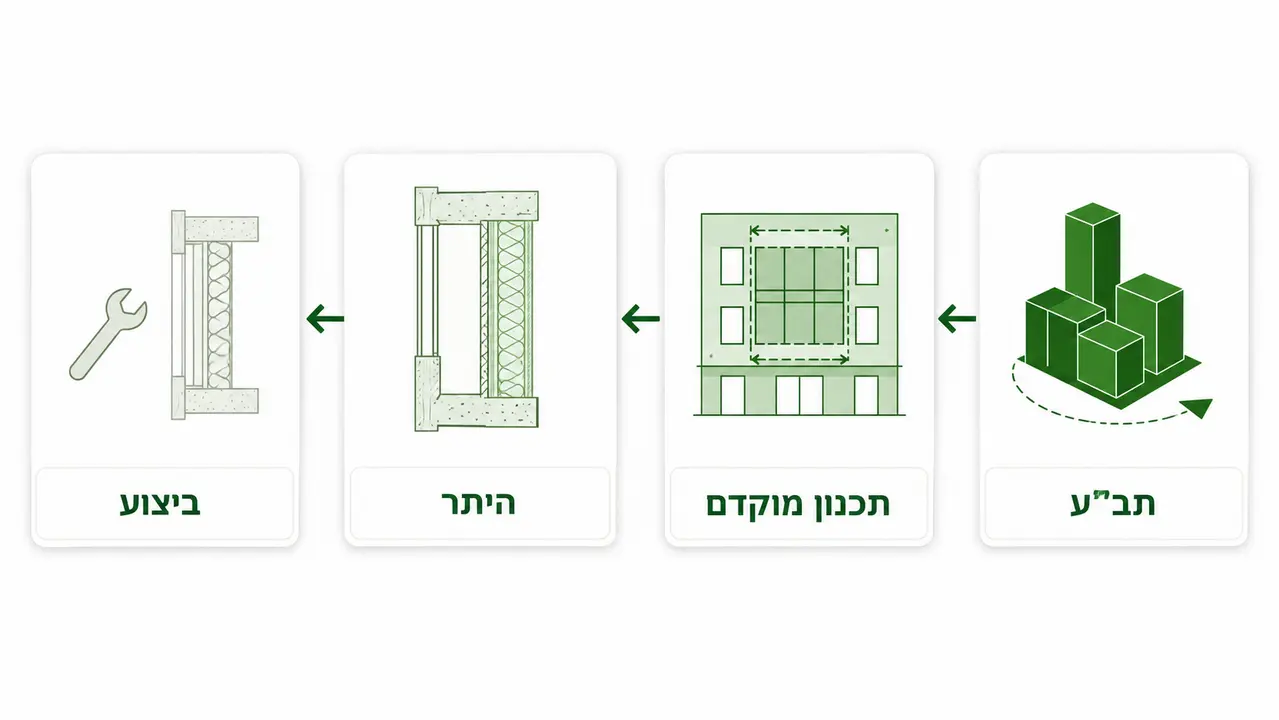

ההשפעה של יועץ תרמי על תוצאת הפרויקט יורדת בהתמדה ככל שהתכנון מתקדם, מכיוון שכל שלב נועל החלטות שהיו פתוחות בשלב שלפניו. בשלב הקונספט ניתן עדיין להשפיע על אוריינטציה, על יחס חלון קיר ועל מיקום גושי הבניין ביחס לכיווני החשיפה, ואילו בשלב ההיתר נותרות בעיקר החלטות ברמת הרכיב.

החלפת סוג זכוכית בשלב מוקדם היא החלטה כמעט מבודדת, בעוד אותה החלפה בשלב הביצוע גוררת תיאום מחדש מול הקונסטרוקציה, המיזוג ויועץ החזיתות. בין יזמים וחברות ניהול פרויקטים שמשלבים ליווי תרמי כבר בשלבים מוקדמים נמצאים גופים שמנהלים מתחמים שלמים, ובהם התוצר התרמי נכנס כבר בשלב הבינוי העקרוני.

חבילת הנתונים שנדרשת מהאדריכל לפתיחת תהליך

תהליך תרמי מתחיל באיסוף נתונים ולא בחישוב, שכן איכות התוצאה נגזרת ישירות מדיוק הקלט שהתקבל מהאדריכל ומיועצי המשנה. הבסיס כולל תכניות עדכניות של כל הקומות, חתכים וחזיתות, פירוט חומרים ושיטות בנייה, אחוזי זיגוג בכל חזית ותיאור השימושים ושעות הפעילות המתוכננות במבנה.

הנחות השימוש הן הרכיב שנוטים להזניח, למרות שהן משנות את התוצאה יותר מכל פרמטר אחר במודל. מבנה מסחרי הפועל ברצף מול משרד הפועל בשעות עבודה מוגדרות מייצר פרופיל עומסים שונה לחלוטין, ולכן אנחנו מגדירים את תרחישי ההפעלה יחד עם היזם לפני בניית החלופות.

לאחר קליטת הנתונים נבנות חלופות מעטפת, נבדקת העמידה בדרישות ומופקים מסמכי ההגשה יחד עם הנחיות ביצוע לפרטים הקריטיים. ההנחיות האלה הן החלק שמלווה את הפרויקט הלאה אל האתר, ובלעדיהן החישוב נשאר מסמך שאינו מתורגם לבנייה בפועל.

בחירת מערכת מעטפת לפי שיטת הבנייה וסיכון הביצוע

בחירת מערכת המעטפת נעשית לפי שלושה שיקולים שפועלים יחד, ובהם יעד הביצועים שנקבע לפרויקט, שיטת הבנייה שנבחרה וסיכון הביצוע הכרוך בשמירה על רציפות הבידוד. מערכת שנראית עדיפה בגיליון החישוב עלולה להיות נחותה באתר, כאשר היא דורשת פרטי חיבור מורכבים שקשה לבצע ברמת הדיוק הנדרשת.

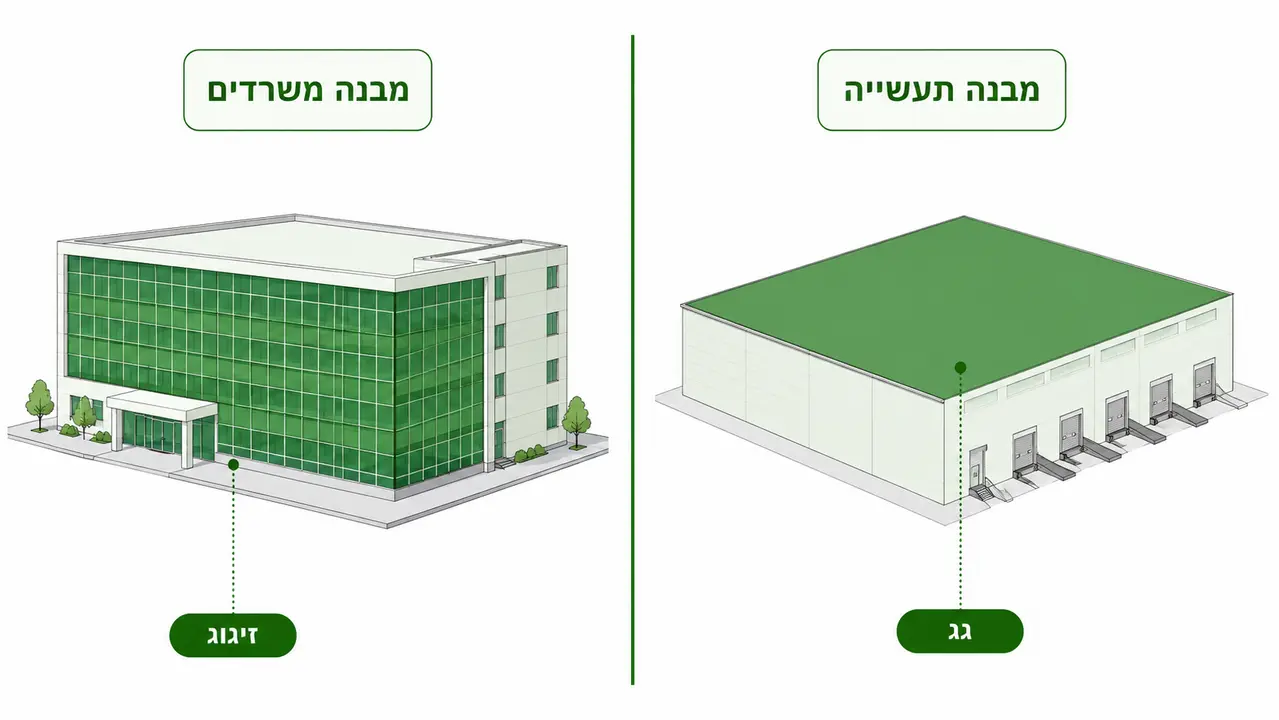

במבני תעשייה ולוגיסטיקה עם גגות קלים ושטח קומה גדול, הגג הוא לרוב מוקד ההשפעה המרכזי ובו מתקבלת ההחלטה התרמית המשמעותית. במבני משרדים עם קיר מסך התמונה מתהפכת, והזיגוג הופך לגורם הדומיננטי בעומס הקירור, בעוד תרומת הקיר האטום שולית יחסית להיקף החזית השקופה.

גשרים תרמיים ורציפות בידוד בנקודות החיבור

גשר תרמי נוצר בנקודות שבהן שכבת הבידוד נקטעת, והנקודות החוזרות בפרויקטים מסחריים הן חיבורי קונסטרוקציה חודרים, אדני חלון, מפגשי קיר ותקרה וקצוות מרפסות. הטיפול בהם נקבע במפרט ההנדסי, אך הוא מתממש רק כאשר הפרט צויר בצורה שניתן לבצע באתר ותואם מול הקבלן המבצע לפני תחילת עבודות החזית.

ערכי R ו-U הם שפת השוואה ולא יעד תכנוני

שני הערכים מתארים את אותה תכונה משני כיוונים, ובלבול ביניהם מוביל להשוואות שגויות בין חלופות מעטפת. התנגדות תרמית (R-Value) מודדת את התנגדות הרכיב למעבר חום, וככל שהיא גבוהה יותר הבידוד יעיל יותר, בעוד מקדם מעבר חום (U-Value) פועל בכיוון ההפוך, וככל שהוא נמוך יותר כמות החום העוברת דרך הרכיב קטנה.

הערכים משמשים ככלי השוואה בין חלופות מעטפת וזיגוג מול הדרישות שנקבעו, ולא כמטרה תכנונית בפני עצמה. פרויקט שמכוון להשגת ערך מסוים ברכיב אחד בלבד עלול להשקיע משאבים במקום שבו התרומה לביצועי המבנה כמכלול נמוכה, בעוד רכיב אחר נותר צוואר הבקבוק האמיתי.

בעבודה מול יועצי מיזוג אנחנו מציגים את הערכים כחלק ממערך עומסים שלם, כדי שהחלטת המעטפת והחלטת המערכות יתקבלו על אותו בסיס נתונים. הפרדה בין השניים מייצרת מצב שבו המיזוג מתוכנן על הנחות שמרניות שאינן משקפות את המעטפת שנבנתה בפועל.

הפער בין ערך רכיב מחושב לבין ביצועי מערכת באתר

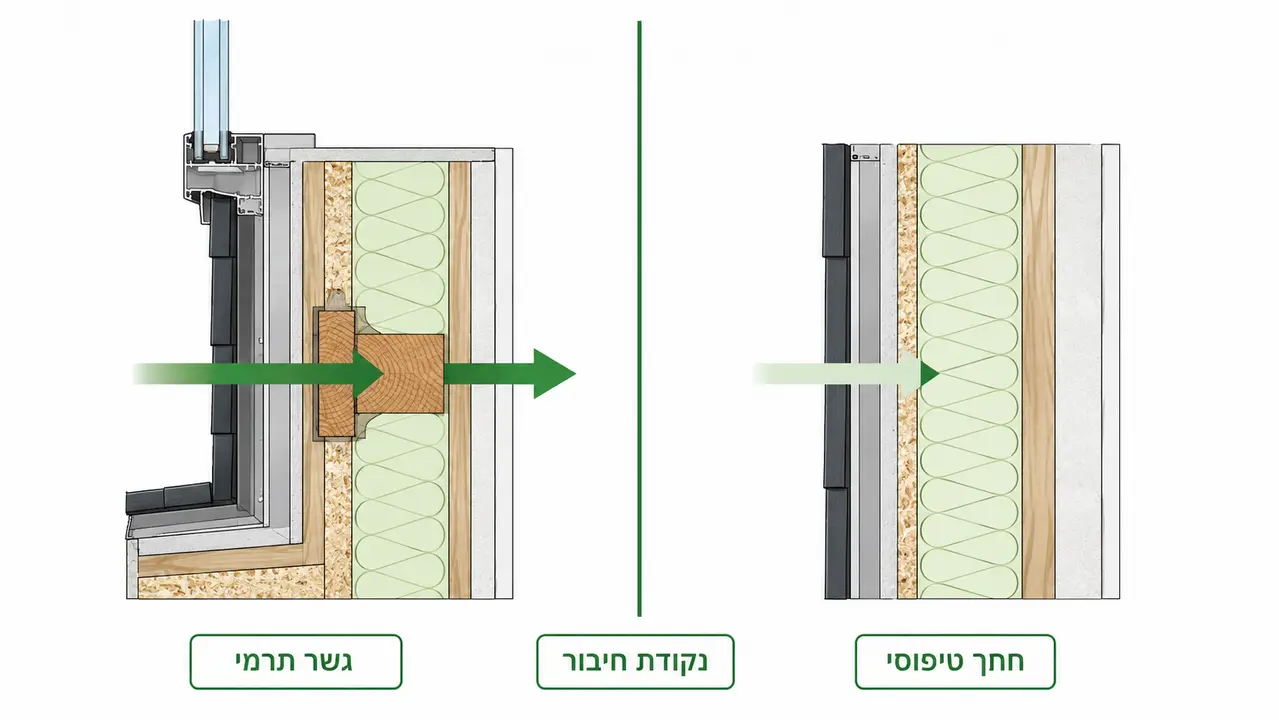

ערך שמחושב עבור חתך קיר טיפוסי מתאר שטח אחיד ורציף, בעוד המעטפת הממשית מורכבת מחיבורים, פינות, מסגרות פתחים ואלמנטים חודרים שמתנהגים אחרת. הפער בין השניים אינו סטייה טכנית שולית, אלא הסיבה המרכזית לכך שמבנים מציגים בפועל ביצועים שונים מהמצופה על הנייר.

צמצום הפער נעשה בשני מישורים שפועלים במקביל, כאשר הראשון הוא חישוב שלוקח בחשבון את החיבורים והגשרים התרמיים, והשני הוא ליווי הביצוע ופיקוח עליון שמוודא שהפרט שאושר הוא הפרט שנבנה. כפי שניתן לראות במגוון הפרויקטים שאנחנו מלווים, בפרויקטים ציבוריים גדולים, כמו בית החולים לילדים רפפורט או קמפוס אוניברסיטת בן גוריון, מספר פרטי החיבור החוזרים גדול מספיק כדי שסטייה שיטתית באחד מהם תשפיע על ביצועי המבנה כולו.

הבחירה בין מערכות מעטפת מתקבלת אצלנו גם לפי מידת החוסן שלהן לסטיות ביצוע. מערכת שמאבדת מעט מביצועיה כאשר הפרט מבוצע בקירוב עדיפה על מערכת רגישה שמצריכה דיוק גבוה בכל מטר של חזית.

איזון בין בידוד, קרינה ואור טבעי בבחירת הזיגוג

בחירת זיגוג למשרדים ולמבני מסחר מאזנת שלושה פרמטרים שמושכים לכיוונים שונים, ובהם בידוד תרמי, חדירת קרינת שמש והעברת אור נראה. זכוכית שחוסמת קרינה בצורה אגרסיבית מפחיתה עומסי קירור, אך היא מקטינה גם את כמות האור הטבעי שמגיע לעומק החלל ומגדילה את התלות בתאורה מלאכותית.

האיזון נקבע לפי כיווני החשיפה של כל חזית ולפי שעות הפעילות של השימוש שמאחוריה. בחזיתות מזרח ומערב נדרש בדרך כלל טיפול אגרסיבי יותר בקרינה בשל זווית השמש הנמוכה, בעוד בחזית צפונית ניתן למקסם אור טבעי בלי להעמיס קרינה ישירה על החלל.

משקל ה-SHGC בחזיתות מזרח ומערב

מקדם העברת קרינה שמשית (SHGC) מתאר את שיעור אנרגיית השמש שחודרת דרך הזיגוג אל החלל, והשפעתו על עומסי הקירור בקיץ הישראלי ישירה. בחזיתות שחשופות לשמש נמוכה, הצללה אדריכלית לבדה מספקת מענה חלקי, ולכן הפתרון המעשי משלב הרכב זכוכית מתאים יחד עם אלמנט מוצל חיצוני ותכנון עומק החלל שמאחורי החזית.

הצללה חיצונית מקדימה את הזכוכית

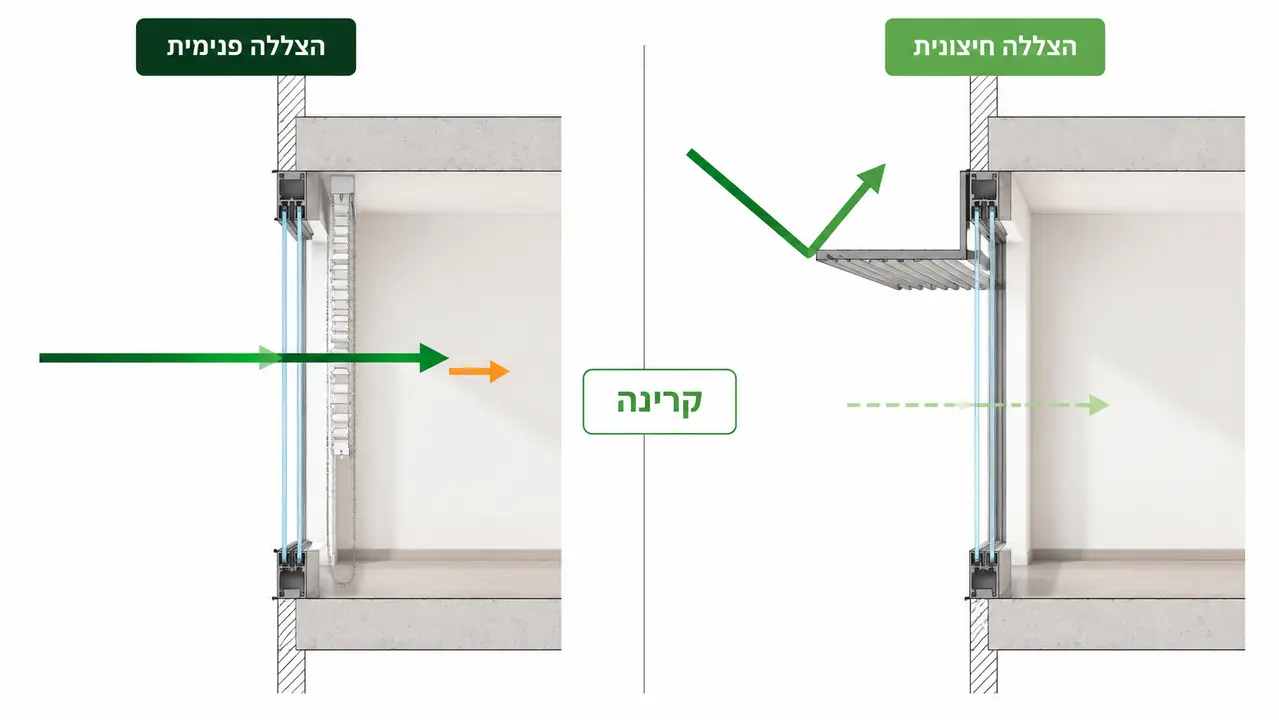

אלמנט הצללה חיצוני חוסם את הקרינה לפני שהיא פוגעת בזכוכית, ולכן יעילותו גבוהה מזו של וילון או תריס פנימי שמטפל בקרינה אחרי שכבר נכנסה לחלל. במבני משרדים ומסחר ההבדל הזה משמעותי במיוחד, שכן ההצללה הפנימית ממירה חלק ניכר מהקרינה לחום שנשאר בתוך המרחב הממוזג.

הצללה מתוכננת היטב מצמצמת עומסי קירור ומשפרת את הנוחות בסמוך לחלונות, בלי לחייב הפעלה מוגברת של תאורה מלאכותית לאורך היום. עומק הכרכוב, מרווח הסבכה ומיקום האלמנט ביחס לראש הפתח קובעים את יחס החסימה בין קרינה ישירה לאור מפוזר, וכל אלה נגזרים מגיאומטריה שנקבעת בשלב האדריכלי.

תכנון הפתחים עצמו הוא החלטה תרמית לכל דבר, והוא כולל את יחס החלון לקיר, את מידות הפתח ואת מיקומו ביחס לכיווני החשיפה. במגדל מגורים כמו מגדל השעון בנתניה, שבו החזיתות פונות לכיוונים שונים לחלוטין, כל חזית מקבלת מענה נפרד ולא פתרון אחיד שמועתק סביב המבנה.

עיבוי ונקודות קור כשיקול תכנון מונע

נקודת קור נוצרת כאשר טמפרטורת פני השטח הפנימיים יורדת מתחת לטמפרטורת העיבוי של האוויר בחלל, והיא תוצאה ישירה של קטיעת רציפות הבידוד או של פרט חיבור שלא טופל. הטיפול בנושא הוא חלק מהתכנון השגרתי של המעטפת, ולא בדיקה נפרדת שמתבצעת אחרי שהמבנה אוכלס.

במבנים ממוזגים תשומת הלב מתרכזת במסגרות פתחים, בקורות ובעמודים חודרים ובמפגשי קיר תקרה, שבהם ההפרש בין פנים לחוץ גדול לאורך שעות רבות. בחירת חומרים מתאימה, רציפות שכבת הבידוד ותכנון מפורט של פרטי החיבור מצמצמים את הסיכון לכך שנקודות כאלה יתפתחו לאורך חיי המבנה.

הבדיקה הזאת שייכת לשלב התכנון מכיוון שהיא זולה שם ויקרה בכל שלב אחר. פרט שתוקן בגיליון המפרט לפני הביצוע נשאר החלטה תכנונית, בעוד אותו פרט אחרי אכלוס הופך לעבודה בתוך מבנה מאויש עם כל מגבלות הגישה הכרוכות בכך.

מבנה קיים בהתחדשות עירונית מול תכנון מאפס

בפרויקטים של התחדשות עירונית המעטפת אינה דף חלק, שכן השלד הקיים, מיקום הפתחים ועובי הקירות מגדירים מראש את מרחב הפתרונות האפשריים. תכנון תרמי במצב כזה עובד מהמגבלה כלפי מעלה, ומחפש את המקומות שבהם תוספת בידוד חיצוני, החלפת זיגוג או תוספת מרפסות מוצלות מייצרות את השיפור הגדול ביותר ביחס להיקף ההתערבות.

במבנה חדש סדר העבודה הפוך, ומתחילים מהגדרת יעד הביצועים ומשם נגזרות שיטת הבנייה, גיאומטריית החזית ופרטי החיבור. חופש התכנון הזה מאפשר לשלב מסה תרמית ובידוד באופן שמקטין את תנודות הטמפרטורה הפנימיות לאורך היממה, מבלי להיאבק בגיאומטריה שכבר נבנתה.

תוספת קומות במבנה קיים מייצרת מצב מעורב שבו חלק מהמעטפת מתוכנן מחדש וחלקה נשאר במצבו, ולכן החישוב מפריד בין האזורים ומתייחס למעברים ביניהם. את ההפרדה הזאת חשוב לסגור מול הרשות המקומית בשלב מוקדם, כדי שהתוצר המוגש ישקף את היקף ההתערבות שאושר בפועל.

מה קובע את היקף העבודה התרמית בפרויקט

היקף העבודה נגזר ממורכבות המעטפת, מהיקף הזיגוג, ממספר החלופות שנבדקות ומסוג התוצר שנדרש, בין אם נספח בלבד ובין אם מודל תרמי מלא עם ליווי לאורך התכנון. פרויקט שנכנס לתהליך בשלב התב"ע נהנה ממרחב החלטה רחב ומספר סבבי תיקונים קטן מול גורמי הרישוי, בעוד כניסה בשלב היתר מצמצמת את החלופות לרמת הרכיב.

שיקול נוסף שנכנס להחלטה הוא עלות מחזור חיים, הבוחנת את המעטפת מול הוצאות התפעול הצפויות לאורך שנות השימוש במבנה ולא מול ההשקעה הראשונית בלבד. סקר אנרגיה למבנה קיים מוסיף לתמונה חישוב טכנו כלכלי, המשקלל את הביצועים הקיימים מול חלופות השיפור האפשריות.

אצלנו הליווי נמשך מהסקיצה הראשונה של האדריכל ועד הפיקוח העליון ומסירת הפרויקט, מכיוון שהתוצר התרמי נבחן במלואו רק כשהמעטפת נבנית בפועל. הצוות שלנו מורכב ממהנדסים, אדריכליות ויועצים בכירים לבנייה ירוקה ובידוד תרמי, וזו הסיבה שהמסמך שנחתם הוא גם המסמך שניתן לבצע.
