בנייה ירוקה דוגמאות ופתרונות מעשיים לתכנון בריא

דוגמאות תכנוניות של בנייה ירוקה כפי שהן מופיעות בקובץ התכנון בפרויקטים בישראל

תקן 5281 לבנייה ירוקה הפך בשנים האחרונות מדרישת רשות וולונטרית לסטנדרט מחייב במרבית הרשויות המקומיות בישראל, ובעקבותיו נדרשים יזמים ומתכננים להוכיח עמידה בקריטריונים מדידים כבר בשלב ההיתר. המשמעות ההנדסית היא שהחלטות שבעבר נחשבו לעניין של העדפה אדריכלית, כמו יחס שטח זיגוג לקיר או כיוון הפתחים, הפכו לפריטים נבדקים בתיק ההיתר. הדוגמאות שייזמים פוגשים באינטרנט הן לרוב כלליות, ואינן אומרות באיזה שלב תכנוני כל דוגמה נקבעת בפועל ומה קורה כאשר היא נדחית לשלב הביצוע. הניסיון שלנו בליווי פרויקטים, מהתב"ע ועד ההיתר ומבתים פרטיים ועד שדות תעופה ובתי חולים, מראה שההבדל בין פרויקט שעובר חלק לפרויקט שמסתבך נקבע בשלב הסקיצה, לא בשלב הגשת הנספחים. מאמר זה סוקר את הדוגמאות התכנוניות המרכזיות של בנייה ירוקה כפי שהן מופיעות בפועל בקובץ התכנון, ומציין לכל אחת מה הגוף הבודק ומה התוצר הנדרש.

זמן קריאה: 8 דקות

מה באמת נמדד כבנייה ירוקה בפרויקט

בנייה ירוקה היא תכנון וביצוע שמפחיתים צריכת אנרגיה ומים ומשפרים את בריאות המשתמשים, והיא נמדדת בקריטריונים כמותיים ולא בתיאורים. כאשר רשות מקומית מתנה היתר בעמידה בתקן 5281, היא אינה בוחנת כוונות אלא נספחים חתומים, חישובים ומפרטים. לכן כל דוגמה שתוצג בהמשך, מהמעטפת התרמית ועד גיליון האשפה, היא בסופו של דבר מסמך שנכנס לתיק מסוים בשלב מסוים.

התחומים העיקריים שבהם רואים בנייה ירוקה בכל פרויקט הם מעטפת ובידוד, הצללות, אוורור טבעי, תאורה טבעית, בחירת חומרים, ניהול מים וניהול פסולת. כל אחד מהם נקבע בשלב תכנוני אחר, וחלקם הופכים בלתי הפיכים מוקדם משמעותית ממה שיזמים מניחים. משרדנו מלווה פרויקטים כאלה מהתכנון המוקדם ועד קבלת התו, במגוון סוגי מבנים ובכל הרשויות.

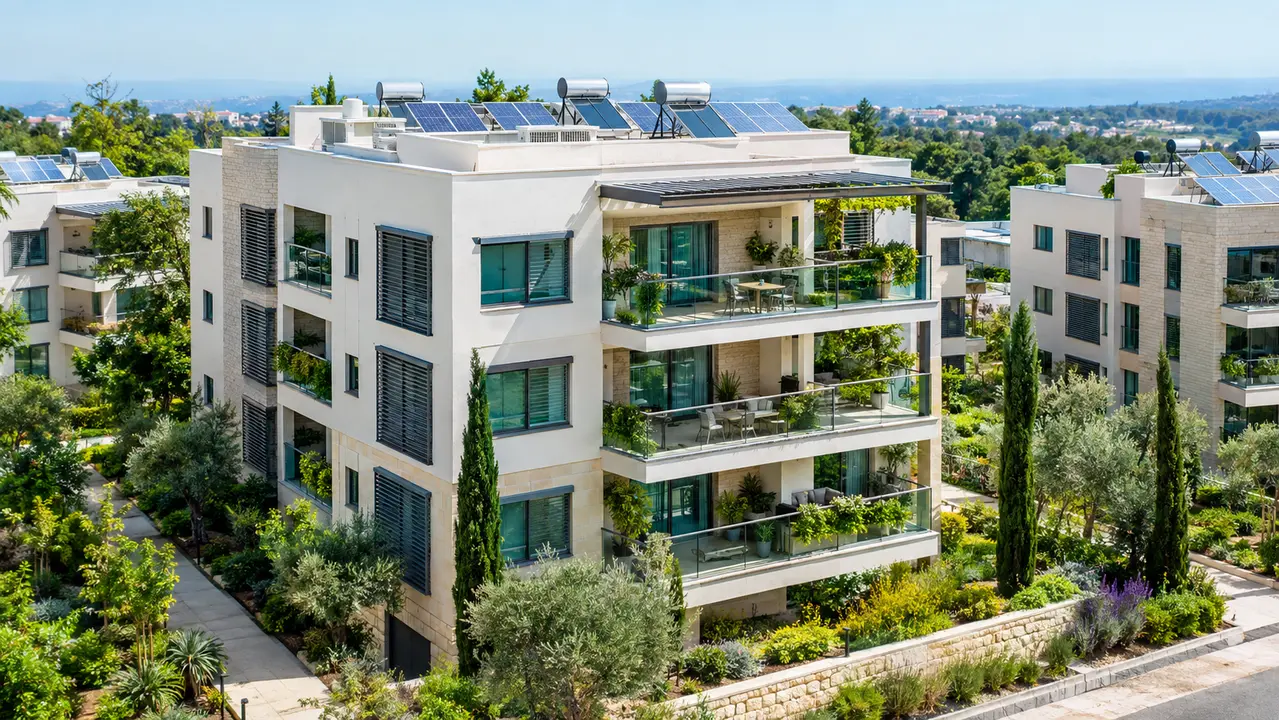

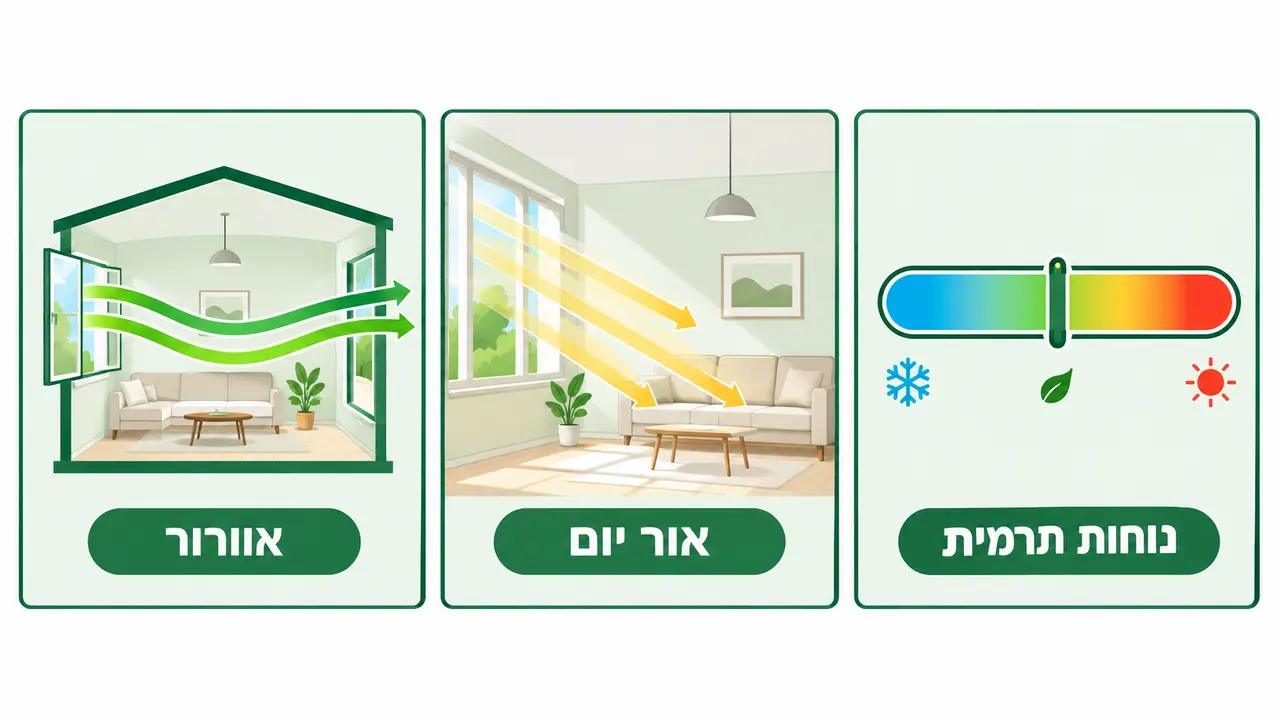

איך תכנון נכון משפיע על בריאות הדיירים

איכות האוויר בדירה היא תוצאה ישירה של החלטות בחירת חומרים ובתכנון האוורור, ולא נסיבה. כאשר המפרט כולל צבעים ודבקים בעלי פליטות נמוכות וכאשר מסלולי אוורור נבדקים בשלב התכנון המפורט, התוצאה היא ריכוזים נמוכים יותר של מזהמים אורגניים נדיפים וסיכון מופחת להצטברות לחות ועובש בפינות קונדומינציה. ההפך נכון גם כן, וליקוי אוורור שתוקן בשלב הביצוע תמיד עולה בשטח או בתפקוד.

אור יום משפיע על ריכוז, על עייפות ועל איכות השינה, וגם זו תוצאה תכנונית שנקבעת בסקיצה. דירה שתוכננה עם חדירת אור טבעי (Daylight) לעומק החלל, בלי סנוור ובלי חימום יתר, מרגישה שונה מדירה זהה שתוכננה לפי חזית בלבד. נוחות תרמית (Thermal Comfort), כלומר התחושה שלא חם מדי ולא קר מדי, היא אותה מדידה של אותן החלטות: פתחים, חומרים, בידוד והצללה. אלה אינן רשימת יתרונות תיאורטית אלא התוצאה של החלטות קונקרטיות של צוות התכנון.

אוורור טבעי כפי שהוא נבדק בפרויקט

אוורור טבעי מנצל הפרשי לחץ וכיווני רוח כדי לרענן את האוויר בחלל ללא צריכת אנרגיה, ובאקלים הישראלי הוא כלי מרכזי להפחתת עומס קירור. אבל אוורור טבעי עובד רק כאשר הוא תוכנן: פתחים בשני כיוונים מנוגדים של הדירה יוצרים זרימה צולבת, ואילו דירה שכל פתחיה פונים לאותו כיוון נותרת ללא מסלול זרימה ממשי. מיקום הפתחים צריך להיקבע לפי כיווני הרוח האופייניים לאתר, ולא לפי הנוף בלבד.

בפרויקטים עירוניים צפופים כיווני הרוח בגובה הרחוב שונים מהנתונים האזוריים, שכן מגדלים סמוכים משנים את משטר הזרימה. משרדנו בודק זאת באמצעות מידול CFD ומשטרי רוח בערים, וכך נמנעות הפתעות בדירות שעל הנייר אווררו נכון. במקרים שבהם האוורור הטבעי אינו מספיק, למשל באתר רועש או מזוהם, משולב פתרון מווסת כשיקול תכנוני רגיל ולא כתיקון שלאחר מעשה.

אוורור צולב בפועל

אוורור צולב דורש מסלול רציף של אוויר מפתח הכניסה ועד פתח היציאה, ללא חסימות פנימיות. קירות מפזרים, דלתות סגורות ותוספות חדרים שנקבעו מאוחר הם הגורם השכיח שמבטל את האפקט גם בדירות שתוכננו נכון. הבדיקה נעשית על התוכנית האדריכלית, ולכן היא חייבת להתבצע לפני הקפאת התוכניות להיתר.

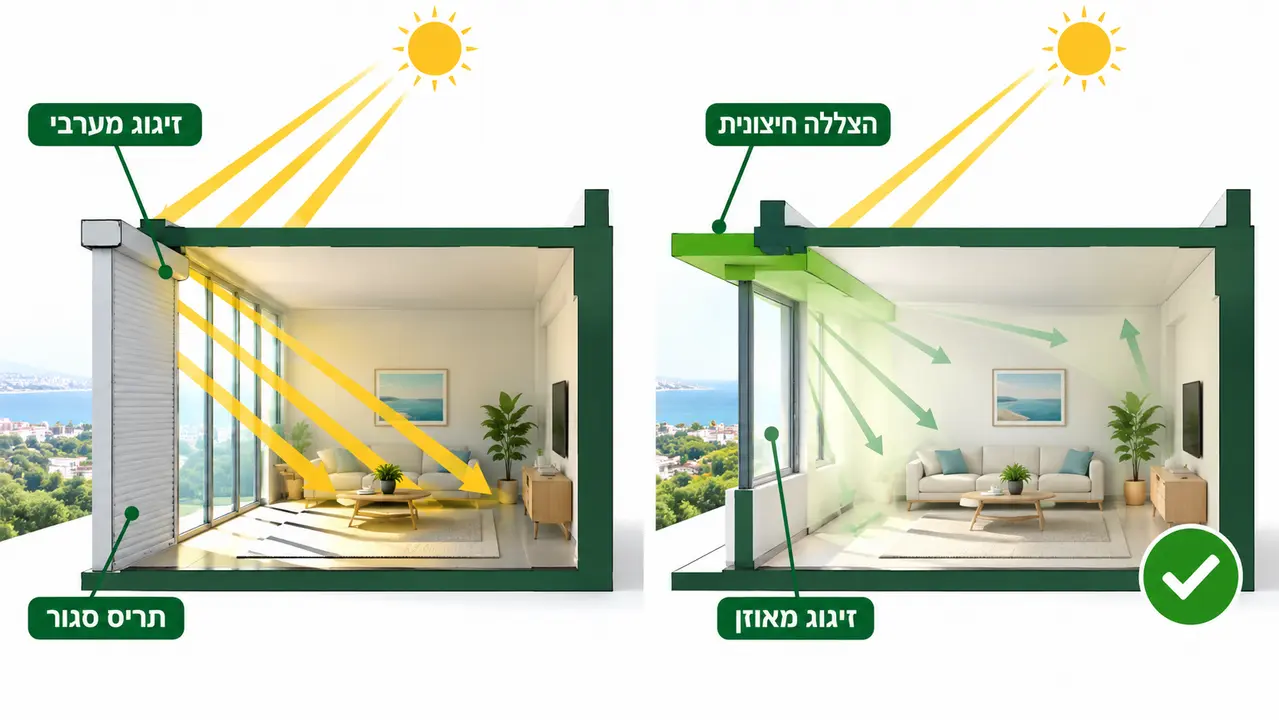

תכנון אור יום בלי סנוור וחימום יתר

ניצול אור יום לעומק החלל, תוך שליטה בסנוור ובחום הנכנס, הוא אחד המאזנים העדינים בתכנון האדריכלי. הגישה של כמה שיותר זכוכית נכשלת באקלים הישראלי באופן שיטתי, שכן כל מטר רבוע של זיגוג מערבי ללא הצללה מתורגם ישר לעומס קירור בשעות אחר הצהריים. התוצאה היא דירה מסונוורת שהדייר מכניס אליה תריסים כבר בשעות הצהריים ומאבד את האור שרצה מלכתחילה.

הדוגמאות התכנוניות העובדות הן יחס מאוזן בין שטח חלון לשטח קיר, הצללות חיצוניות שחוסמות קרינה ישירה בשעות החמות, וחלוקת פתחים בגבהים שונים שמעמיקה את חדירת האור פנימה. מדפי אור, הצללה דינמית ומשטחים פנימיים בהירים שמפזרים את האור הם הכלים המשלימים. מי שרוצה להעמיק בתהליך התכנוני המלא של המעטפת מוזמן לקרוא על תכנון תרמי מתקדם למבנים, שם נסקרים המנגנונים והנספחים בהרחבה.

מעטפת בידוד ותכנון תרמי כבסיס לכל השאר

תכנון תרמי הוא התאמת המבנה לאקלים המקומי באמצעות אוריינטציה, מסה תרמית, בידוד והצללה, והוא הבסיס לרוב דוגמאות הבנייה הירוקה שאפשר לראות בשטח. התקנים ת"י 1045 ות"י 5282 מגדירים את הדרישות המינימליות ואת שיטת הדירוג האנרגטי, והמודל האנרגטי שמוגש לרשות בודק את המבנה כולו ולא רכיב רכיב. הנתונים האקלימיים לחישוב נשענים על קובצי אקלים רשמיים, כמו נתוני TMY של השירות המטאורולוגי הישראלי.

שלוש דוגמאות מייצגות את התחום. צמצום החשיפה של חזית מערבית לשמש אחר הצהריים, באמצעות מיעוט פתחים או הצללה יעילה, מפחית את עומס הקירור באופן ישיר. טיפול בגשרי קור, במפגשים בין הקונסטרוקציה לחיפוי החיצוני, מונע נקודות עובש וקור פנימיות שבידוד העובי לבדו אינו פותר. זיגוג המותאם לכיוון החזית, ולא זהה בכל הבניין, הוא ההבדל בין מעטפת מתוכננת למעטפת מפרטית. השהיה תרמית (Thermal Lag), כלומר היכולת של מסה תרמית לדחות את כניסת החום, היא כלי תכנוני נוסף שנקבע בסקיצה ולא בהמשך.

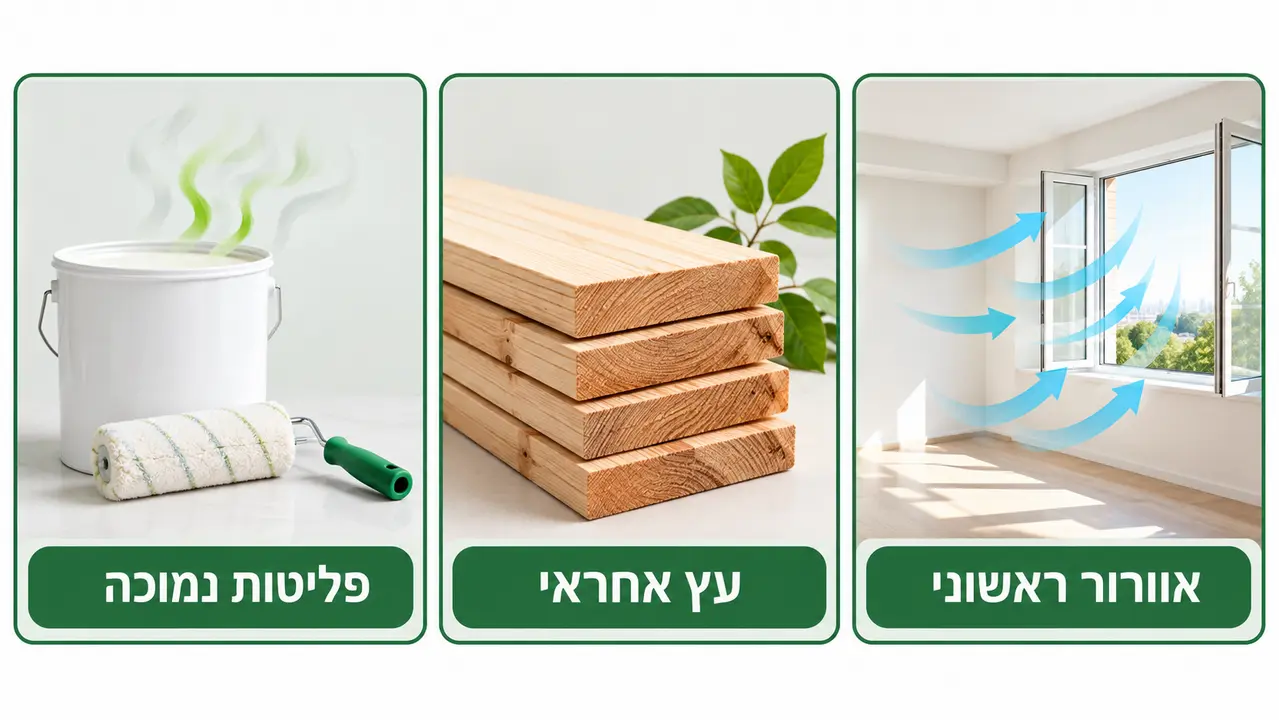

חומרים ירוקים והשפעתם על איכות האוויר הפנימית

חומר נחשב ירוק כאשר הוא מפחית את ההשפעה הסביבתית של ייצורו ושל סוף חייו, ובמקביל מפחית את הפליטות לאוויר הפנימי במהלך השימוש בו. שתי התכונות אינן זהות, והן נבדקות בקריטריונים שונים של תקן 5281. צבעים ודבקים בעלי פליטות נמוכה, עץ ממקור אחראי וחומרים עם תכולה ממוחזרת הם הדוגמאות השכיחות במפרטים של פרויקטים שאנחנו מלווים.

המשמעות המעשית עבור הדייר מתחילה בפליטות של תרכובות אורגניות נדיפות (VOC) מחומרי הגמר. דירה חדשה שיש בה ריח חריף ממושך או תחושת אי-נוחות היא לרוב דירה שמפרט חומרי הגמר שלה לא נבדק בכלי זה, ולא דירה עם בעיה נסתרת כלשהי. בחירת חומרים היא החלטה של שלב המפרט, והיא זולה לשינוי בהשוואה לכל תיקון פיזי, אבל רק אם היא מתואמת בין האדריכל ליועץ לפני ההזמנות.

מה חשוב לדעת על VOC בדירה חדשה

הפליטות מחומרי גמר, כמו צבע, לכה, אטיבה ודבקים, מתחזקות בחודשים הראשונים אחרי האכלוס ודועכות בהדרגה. אוורור נכון בתקופה הזאת, בשילוב מפרט שהוגדר מראש, מקצר את התקופה ומפחית את החשיפה. זו הסיבה שתקן 5281 מתייחס לחומרים בקטגוריית בריאות ורווחה, ולא בקטגוריית סביבה בלבד.

מים ופסולת כהחלטות תכנון מוקדמות

ניהול מים ופסולת הוא החלק בבנייה הירוקה שהדייר רואה פחות, אבל הרשות המקומית בוחנת ביסודיות. בצד המים, הדוגמאות הן אביזרי קצה חסכוניים, הדחות דו-כמותיות, השקיה בטפטוף ובחירת צמחייה מתאימה לאקלים המקומי במקום גינון צמא. בצד הפסולת, תכנון מידות שמקטין חיתוכי חומר מיותרים והפרדת זרמי פסולת באתר הבנייה מפחיתים את כמות הפסולת שנשלחת להטמנה, וזו קטגוריה שנבדקת בתקן עצמו.

חדר האשפה הוא הדוגמה הטובה ביותר להחלטה מוקדמת. חדר אשפה ומיחזור נגיש, מאוורר ובמידות מתאימות נקבע בשלב התכנון האדריכלי, ומאוחר יותר אי אפשר להוסיף אותו בלי לגזול שטח מדירות או מחניון. משרדנו מכין את גיליון האשפה במידול BIM REVIT, כך שהתוצר נכנס לאותו מודל שעליו רץ הפרויקט כולו, והרשות מקבלת מסמך שניתן לבדיקה ישירה מול התוכניות. זו ההבחנה בין תוספת מאוחרת לבין פריט תכנוני מלא.

תקן 5281 כמנגנון שהופך דוגמאות לדרישות

תקן 5281 מגדיר קטגוריות בדיקה מדידות, בהן אנרגיה, מים, חומרים, פסולת, בריאות ורווחה, תחבורה וניהול אתר, ומקצה לכל אחת קריטריונים וניקוד. ההשלכה היא שכל הדוגמאות שהוצגו עד כאן אינן רעיונות טובים אלא דרישות נבדקות מול מסמכים, חישובים ואישורים. המעבר מהדוגמה התכנונית אל הדרישה הפורמלית כרוך בתיעוד ובבקרת יישום לאורך הפרויקט, ותהליך זה מפורט בהרחבה במדריך שלנו על תקן 5281 מהלכה למעשה. הגוף המוסמך לפרסום נוסח התקן הוא מכון התקנים הישראלי.

הטעות החוזרת של יזמים היא להניח שהתקן נסגר בהגשת הנספח. בפועל התהליך נמשך גם בשלב הביצוע, בבדיקות התאמה בין המפרט שהוגש לבין מה שמותקן בשטח. פער כזה, גם כאשר הוא נובע מהחלפת ספק, עלול לחייב תיקון או עדכון מסמכים.

התחומים שהדייר מרגיש ביום-יום

מכל קטגוריות התקן, השלושה שהדייר חש באופן ישיר הם נוחות תרמית, איכות אוויר פנימית וכניסת אור טבעי. אלה בדיוק התחומים שנקבעים בסקיצה ובמפרט, ולכן הם גם התחומים שבהם טיפול מאוחר הוא היקר ביותר לתיקון.

מה כל צד מרוויח מבנייה ירוקה

ליזם, היתרון המרכזי של בנייה ירוקה הוא ניהול סיכונים תכנוני. טיפול מוקדם בתכנון התרמי ובהצללות מונע התאמות בשלב הביצוע, ואלה תמיד יקרות יותר מהחלטה בשלב הסקיצה. כאשר היועץ נכנס בשלב מאוחר, הוא נאלץ לפתור בעיות שכבר התגבשו לכדי תוכניות מוקפאות, ומרחב הפתרונות מצטמצם.

לדייר, התועלת היא נוחות תרמית, איכות אוויר וחשבונות תפעול נמוכים יותר לאורך כל תקופת המגורים, וזו הסיבה שדירוג אנרגטי הפך לפריט מידע רלוונטי בעסקאות. לרשות המקומית, בנייה ירוקה היא כלי לקידום מדיניות בת-קיימא עירונית, ורשויות רבות, כמו עיריית תל אביב-יפו בתחום התכנון הבר קיימא, כבר שילבו את הדרישות בנוהלי ההיתר שלהן. ההשוואה שמקבלי החלטות צריכים לעשות אינה בין פרויקט ירוק לפרויקט רגיל, אלא בין טיפול מוקדם בתכנון לבין טיפול מאוחר באותו פרויקט בדיוק.

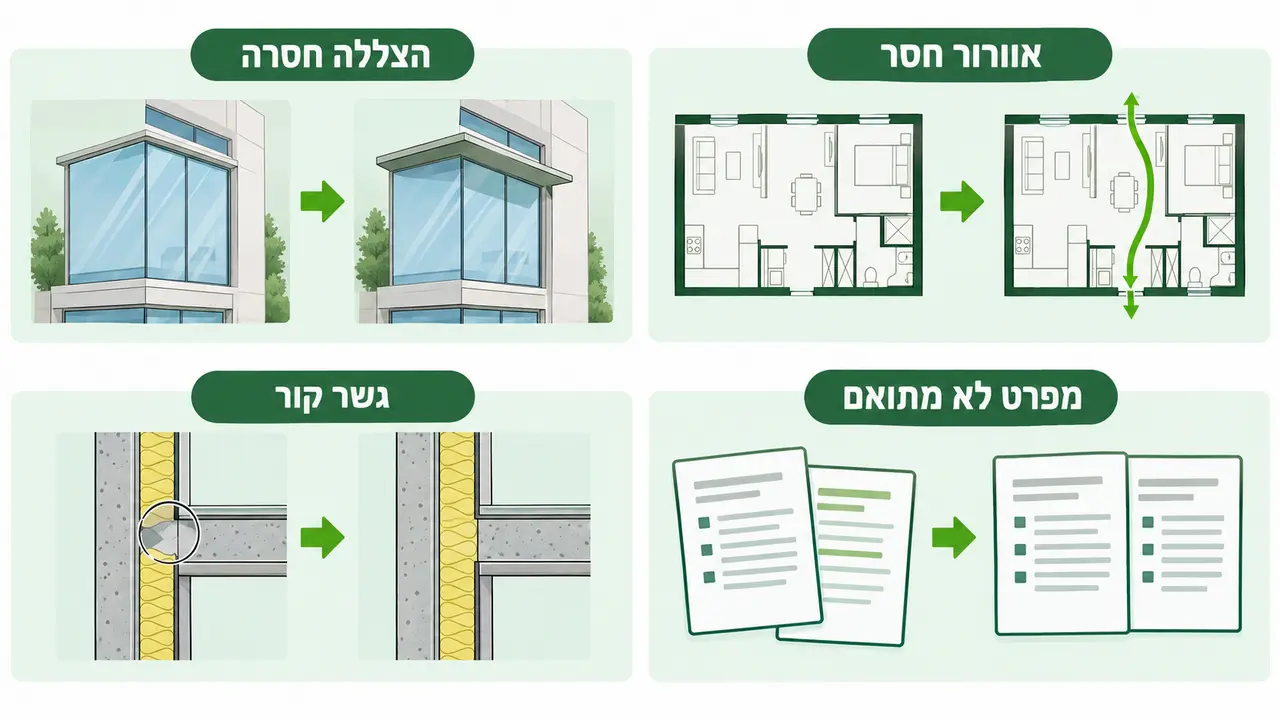

טעויות שחוזרות על עצמן ביישום

ארבע טעויות מכסות את רוב המקרים שבהם דוגמאות תכנוניות טובות לא מתממשות בשטח. הראשונה היא הגדלת שטחי החלונות בלי הצללה מספקת, מה שפוגע בנוחות התרמית ובדירוג האנרגטי גם יחד. השנייה היא תכנון אוורור טבעי בלי בדיקת כיווני הרוח בפועל ובלי התייחסות לרעש הסביבתי, כך שהדייר בוחר לסגור את החלונות בכל מקרה. השלישית היא בידוד בעובי תקני שמלווה בהתעלמות מגשרי קור, ואז הבעיה עוברת מהקיר אל נקודות המפגש.

הרביעית היא השכיחה מכולן, והיא מפרט ירוק על הנייר שלא תואם בין היועצים והמתכננים בפועל. כאשר לכל דיסציפלינה יש גרסה משלה לאותו פתרון, הקבלן מבצע את מה שמגיע אליו קודם, והפערים מתגלים בבדיקת ההתאמה. הפתרון אינו תיקון מאוחר אלא תיאום מוקדם בין הדיסציפלינות, בהובלת יועץ אחד שרואה את כל התמונה. עלות מחזור חיים (Life Cycle Cost) היא המסגרת שבה כדאי לשקול את ההבדל, כי היא משווה את עלות ההחלטה לאורך זמן ולא ברגע הרכישה בלבד.

התאמת הדוגמאות לסוג הפרויקט

בחירת הדוגמאות הרלוונטיות נגזרת משעות השימוש, מהצפיפות ומרגישות המשתמשים, ולכן אותה דוגמה שמתאימה למגורים עלולה להיות שולית בבית מלון. במלון, שבו האורח מצפה לנוחות קבועה ולתפעול רציף, הדגש הוא על נוחות תרמית בלתי מתפשרת ועל התייעלות אנרגטית של מערכות הפועלות סביב השעון. במבנה ציבורי, כמו בית ספר או מרפאה, הדגש עובר לעמידות בשימוש מרובה משתמשים, לאוורור בצפיפות גבוהה ולחומרים שנוחים לתחזוקה. במגורים, המשקל הוא על נוחות הדייר לאורך כל שעות היממה ועל ניהול הפסולת של הבניין כולו.

הטבלה הבאה מסכמת את הקשר בין סוג המבנה, הדגש התכנוני והשלב שבו הוא נקבע.

משרדנו מלווה את כל סוגי המבנים האלה, מבנייני מגורים בפינוי בינוי ועד קמפוסים אוניברסיטאיים ושדה תעופה, ובכולם עיקרון העבודה זהה. הדוגמאות שהוצגו במאמר, מהמעטפת ועד גיליון האשפה, מתחברות לתפיסה אחת של תכנון מוקדם ומתואם בין כל הדיסציפלינות. GreEngineering פועלת על פי התפיסה הזאת בכל פרויקט, מהתכניות הראשונות של האדריכל ועד מסירת הבניין לדיירים, כולל ליווי הבנייה ופיקוח עליון.

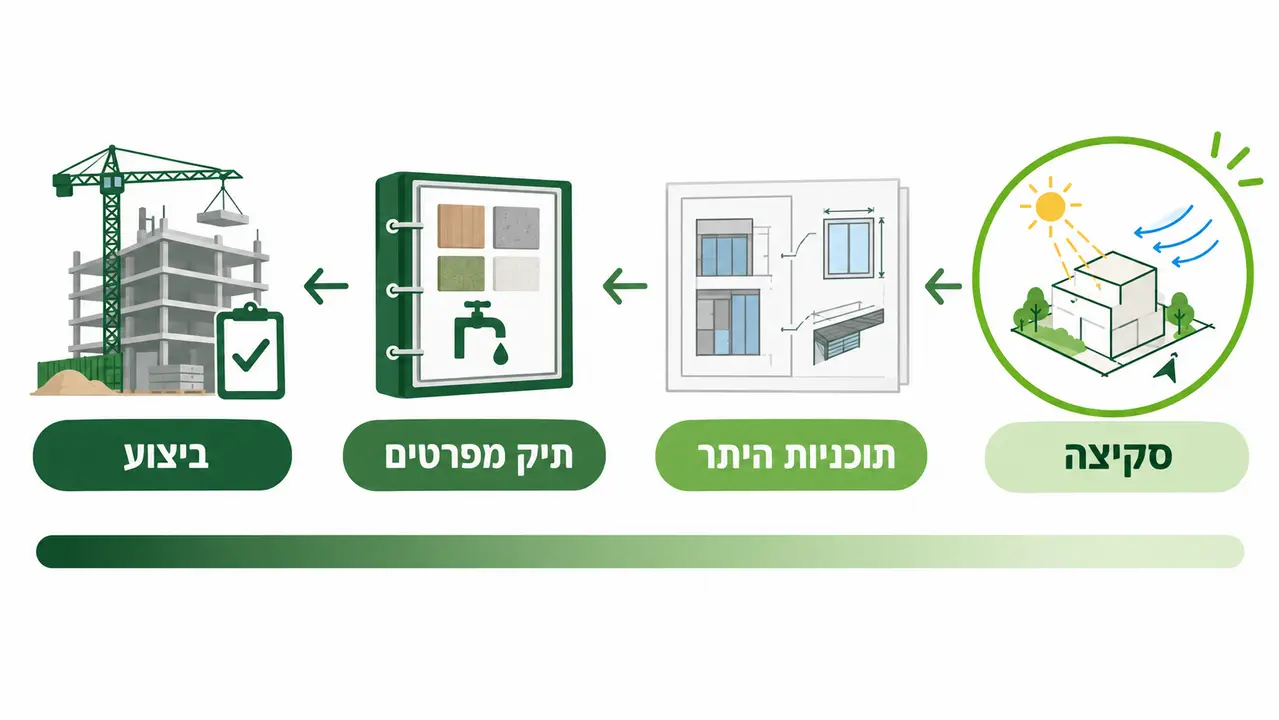

באיזה שלב כל דוגמה הופכת בלתי הפיכה

הסדר הכרונולוגי של ההחלטות הוא המידע החסר ביותר בדיונים על בנייה ירוקה. אוריינטציה וכיווני הפתחים נקבעים בסקיצה הראשונה, ומרגע שהסקיצה הוקפאה שינוי בהם מחייב תהליך תכנוני מחדש. יחס הזיגוג וההצללות נקבע בתוכניות ההיתר, והמפרט התרמי ומפרט החומרים נקבעים בתיק המפרטים שלפני ההזמנות. בקרת היישום, ובכלל זה גיליון האשפה ובדיקות ההתאמה, מתרחשת בביצוע.

הטבלה מציגה את הקשר בין שלב התכנון לבין מה שעוד אפשר לשנות בו.

המסקנה ההנדסית מהטבלה היא שהזמן הקריטי ביותר למעורבות היועץ הוא לפני הקפאת הסקיצה, ולא לפני הגשת ההיתר. יועץ שמצטרף אחרי שהתוכניות נעולות יכול לשפר את המסמכים, אבל לא את הבניין.

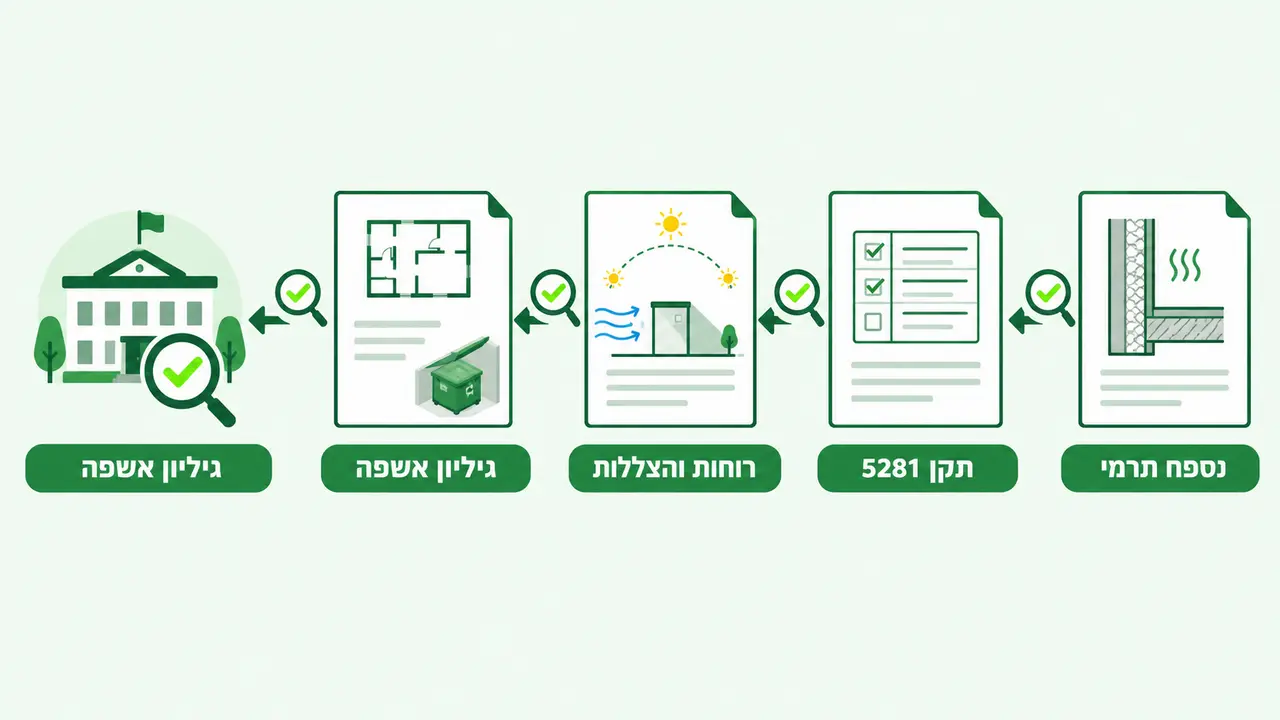

מה רושמים בפועל בתיק הבנייה הירוקה

התוצרים הפיזיים של תהליך הבנייה הירוקה הם מסמכים עם שמות ותאריכים, ולא התרשמויות. תיק היזם כולל בדרך כלל את הנספח התרמי לפי ת"י 1045 ות"י 5282, את מסמכי התקן 5281 לקטגוריות הרלוונטיות, את נספח הרוחות וההצללות כאשר הרשות דורשת זאת, ואת גיליון האשפה לאישור הרשות המקומית. כל מסמך כזה נבדק על ידי גוף אחר, בזמן אחר, ובקריטריונים אחרים.

הפער בין מה שהיזם חושב שהוא מגיש לבין מה שהבודק קורא הוא מקורם של רוב העיכובים. הבודק ברשות משווה את הנספח מול התוכניות, מול המפרט ומול הנוהל של אותה רשות, ולכן עקביות פנימית בין המסמכים חשובה יותר מאיכותו של כל מסמך בנפרד. כאשר כל התחומים נמצאים תחת קורת גג אחת של ייעוץ, בנייה ירוקה, תרמי, רוחות, אנרגיה, סביבה ואשפה, העקביות הזאת נובעת מעצמה ולא ממאמץ תיאום.

איך מתחילים בפרויקט קונקרטי

כל הדוגמאות שהוצגו במאמר חוזרות לנקודה אחת. בנייה ירוקה בפועל היא רצף של החלטות עם בעלים מוגדרים, לוח זמנים מוגדר ותוצרים מוגדרים, והיא מצליחה כאשר הרצף מתחיל מוקדם. פרויקט שבו היועץ לבנייה ירוקה יושב בחדר התכנון יחד עם האדריכל ועם המהנדסים, מהסקיצה הראשונה ועד מסירת הבניין, הוא פרויקט שבו התקן נסגר כחלק מהעבודה ולא כמכשול שלאחריה.

לסיכום, בנייה ירוקה בישראל היא כיום מכלול של דרישות נבדקות עם לוח זמנים ברור, מהסקיצה ועד בקרת הביצוע. היזם שמכיר את הסדר הכרונולוגי של ההחלטות יודע מתי כל דוגמה נסגרת ומי הגוף הבודק אותה, ובכך הוא מנהל את התקן כחלק מהתכנון ולא כסיכון של ההיתר. אם יש לכם פרויקט בשלב כלשהו, דברו איתנו ונציע את דרך העבודה המתאימה לו.
